Схема подключения лампы дневного света со стартером

Определяем оптимальную схему включения люминесцентных ламп

Энергосберегающие люминесцентные светильники все больше вытесняют с прилавков устаревшие лампы накаливания. И не удивительно, ведь они позволяют значительно сэкономить на оплате электроэнергии, да и покупать и менять их нужно не так часто. При этом свечение люминесцентной лампы обладает гораздо лучшими эргономичными показателями: оно приятнее глазу, не так вредно для него, как желтый свет от ламп накаливания.

Там, где необходимо регулярно освещать рабочую область и длительное время работать при искусственном освещении, оптимальным вариантом будет лампа дневного света, схема подключения которой имеет свои особенности. Кому-то может показаться недостатком то, что подключение таких ламп имеет некоторые нюансы, но ознакомившись с подробными инструкциями и изображениями, подключить такой светильник сможет практически каждый.

Cтартерная схема включения люминесцентных ламп

Для подключения люминесцентных светильников (линейных ламп) с электромагнитным пускорегулирующим аппаратом (ПРА, дроссель) необходимо использовать стартеры. Для подключения одиночного светильника рассмотрим пример со стартером S10.

Современная конструкция в союзе с невозгораемым внешним диэлектрическим корпусом из макролона делают этот прибор одним из самых надежных и востребованных в своей нише.

Функции стартера в схеме следующие:

  • обеспечение к.з. в цепи для облегчения зажигания за счет разогрева электродов лампы;
  • обеспечение пробоя газового промежутка путем разрыва цепи после достаточного нагрева электродов, благодаря чему вызывается высоковольтный импульс и собственно пробой.

Дроссель (ПРА) необходим для выполнения следующих задач:

  • ограничение тока при замыкании стартерных электродов;
  • за счет э.д.с. самоиндукции, возникающей в момент размыкания стартерных электродов, генерируется необходимый импульс напряжения для пробоя газоразрядной лампы;
  • обеспечение стабильного горения духового разряда после зажигания лампы.

Для приведенной ниже схемы взята лампа мощностью 36(40)Вт, поэтому необходим дроссель (ПРА) такой же мощности и стартер S10, мощность которого 4-65 Вт.

Схема подключения лампы дневного света со стартером

Подключение необходимо провести в соответствии со схемой на рисунке, а именно:

  1. к штыревым выходным контактам линейной люминесцентной лампы, являющимся выводами нити накаливания колбы, подключить параллельно стартер;
  2. для подключения стартера использовать по одному штыревому выводу на каждом конце лампы;
  3. к оставшимся свободным контактам лампы подключается, также параллельно сети, индукционный дроссель (ПРА);
  4. параллельно питающим выходам (контактам) лампы подключается непременно конденсатор. он будет отвечать за компенсацию мощности (реактивной), а также за снижение помех в электросети.

Подключение ламп дневного света без стартера с помощью ЭПРА

Электронная пускорегулирующая аппаратура (ЭПРА) для люминесцентных источников освещения, или иначе балласт, необходима для подключения лампы к сети и выполняет по сути роль преобразователя. Необходимость этого элемента обусловлена особенностями конструкции и принципа работы самой люминесцентной газоразрядной лампы, которая представляет собой источник света с отрицательным сопротивлением.

Лампа может выйти из строя вследствие подачи на высоких по силе токов. При подключении лампы дневного света с помощью ЭПРА обеспечивается установка и сохранение в допустимых пределах параметров питающего электрического напряжения для осветительного прибора.

Особенностью ЭПРА является то, что для включения лампы не нужно больше ничего, в том числе и стартера.

Бесстартерная схема включения люминесцентных ламп с применением ЭПРА обеспечивает:

  • повышение надежности и долговечности работы лампы;
  • отсутствие гула и мерцаний.

Неоспоримыми преимуществами ЭПРА являются малые габариты и более выгодная стоимость в сравнении с электромагнитными дросселями, уступающими по всем параметрам.

Схема подключения лампы дневного света со стартером Соблюдение определенных рекомендаций позволит без особых усилий домашнему мастеру подключить светодиодную ленту своими руками. Необходимо учесть тип подсветки, суммарную мощность, расчет запаса блоков питания и усилителей RGB.

Чтобы узнать, где можно применять светодиодные лампы в бытовых условиях, достаточно прочитать эту статью.

Обычно ЭПРА продаются в комплекте с необходимыми проводами и коннекторами (металлическими клипсами), а также есть модели для удобного подключения сразу двух люминесцентных ламп.

Электронная схема подключения люминесцентных светильников приведена ниже. Она актуальна для новых и значительно более энергоэфеткивных ламп типа Т8 иТ5.

Схема подключения лампы дневного света со стартером

Процесс запуска лампы условно можно разделить на три этапа (аналогично другим способам включения):

  • прогревание электродов для более бережного пуска, следовательно, для сохранения продолжительности жизни лампы;
  • генерация импульса высокого напряжения, необходимого для поджига;
  • стабилизация и последующая подача необходимого рабочего напряжения.

Благодаря включению в схему бесстартерной установки люминесцентных ламп микросхемы IR2153 реализована защита системы от перегорания или от последствий включения при отсутствии лампы, за счет блокировки работы силовых транзисторов.

Двухламповая схема подключения люминесцентных ламп

На примере двух 18-ваттных люминесцентных ламп рассмотрим, что необходимо для подключения и как проводится работа. Схема подключения с указанием проводов приведена ниже.

Для подключения последовательно двух люминесцентных светильников вам понадобится:

  • 2 люминесцентные лампы (в данном случае мощностью 18/20 Вт);
  • Индукционный дроссель (для описанной схемы мощность 36/40Вт);
  • 2 стартера S2 (4-22Вт).

Схема подключения лампы дневного света со стартером

Для начала к каждому из линейных люминесцентных светильников подключается параллельно стартер. Для этого необходимо задействовать по одному штыревому выходу с двух торцов каждой лампы. Оставшиеся свободными контакты подключаются последовательно, через индукционный электромагнитный дроссель, к сети электропитания.

Для того, чтобы компенсировать реактивную мощность, а также с целью снизить помехи, регулярно возникающие в любой в электросети, подключаются конденсаторы, параллельно запитывающим контактам ламп. Однако, имейте в виду, что контакты многих стандартных бытовых выключателей, особенно недорогих, могу залипать от высоких пусковых токов.

Схема подключения лампы дневного света со стартером Водителям и автолюбителям часто приходится сталкиваться с решением вопроса — как проверить аккумулятор автомобиля на работоспособность. Существует несколько способов это сделать: как с помощью дополнительных приборов, так и без них.

О различных методах проверки генератора можно узнать отсюда. а правильно установить к домашней сети генератор поможет полезное руководство.

Современная пускорегулирующая аппаратура имеет небольшие габариты и устроена таким образом, чтобы не просто подключать светильники, но и обеспечивать надежность и безопасность работы схем, защиту от перепадов напряжения и других факторов. С помощью электронных схем можно реализовать подключение более сложных систем, например, подсветку рекламных стендов, организовывать освещение больших промышленных или складских помещений.

Также люминесцентные технологии и подключение линейных источников света используется в медицинских заведениях, офисных помещениях.

Тут пускорегулирующая аппаратура позволяет обеспечить бесперебойное освещение, безопасность, легкость и оперативность замены сгоревших (выработавших свой ресурс) ламп.

При этом особенности конструкции самих ламп и электронных современных дросселей обеспечивают высокую эффективность и экономичность использования таких технологий. Поэтому очевидна тенденция повсеместного перехода на современные экологичные и экономичные люминесцентные светильники.

Схемы и способы подключения не сложны, требуют минимум оборудования и доп. элементов, которые всегда находятся в открытой продаже.

Видеообзор с описанием одного из способов включения лампы дневного света — от 220 Вольт

Как подключить лампу дневного света

Схема подключения лампы дневного света со стартером

Лампы дневного света давно и прочно вошли в нашу жизнь, а сейчас приобретают наибольшую популярность, так как электроэнергия постоянно дорожает и использование обычных ламп накаливания становится довольно дорогим удовольствием. А энергосберегающие компактные лампы не всем могут быть по карману, да и современные люстры требуют большого их количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах устанавливается все больше люминесцентных ламп.

Содержание

Устройство люминесцентных ламп

Чтобы понять, как работает лампа дневного света, следует немного изучить ее устройство. Лампа состоит из тонкой стеклянной цилиндрической колбы, которая может иметь различный диаметр и форму.

Схема подключения лампы дневного света со стартером

Лампы могут быть:

  • прямые;
  • кольцевые;
  • U-образные;
  • компактные (с цоколем Е14 и Е27).

Хоть они все отличаются по внешнему виду объединяет их одно: все они имеют внутри электроды, люминесцентное покрытие и закачанный инертный газ, в котором находятся пары ртути. Электроды представляют собой небольшие спирали, которые раскаляются на короткий промежуток времени и зажигают газ, благодаря которому люминофор, нанесенный на стенки лампы, начинает светиться. Так как спирали для розжига имеют маленький размер, то стандартное напряжение, имеющееся в домашней электросети, для них не подходит. Для этого применяют специальные приборы – дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. Также, чтобы спираль разогревалась кратковременно и не перегорела, используют еще один элемент – стартер, который после зажигания газа в трубках лампы, отключает накал электродов.

Схема подключения лампы дневного света со стартером

Схема подключения лампы дневного света со стартером

Принцип работы лампы дневного света

На клеммы собранной схемы подается напряжение 220В, которое проходит через дроссель на первую спираль лампы, далее переходит на стартер, который срабатывает и пропускает ток на вторую спираль, подключенную к сетевой клемме. Наглядно это видно на схеме, представленной ниже:

Схема подключения лампы дневного света со стартером

Зачастую на входных клеммах устанавливают конденсатор, играющий роль сетевого фильтра. Именно его работе часть реактивной мощности, вырабатываемой дросселем, гасится, и лампа потребляет меньше электроэнергии.

Как подключить лампу дневного света?

Схема подключения люминесцентных ламп, приведенная выше, является простейшей и предназначена для розжига одной лампы. Для того, чтобы выполнить подключение двух ламп дневного света, необходимо немного изменить схему, действуя по тому же принципу последовательного соединения всех элементов, так, как показано ниже:

Схема подключения лампы дневного света со стартером

В данном случае используется два стартера, по одному на каждую лампу. При подключении двух ламп к одному дросселю следует учитывать его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, то к нему можно подключить две одинаковые лампы, имеющие нагрузку не более 20 Вт.

Существуют также и схема подключения лампы дневного света без использования стартеров. Благодаря использованию электронных балластных устройств розжиг ламп происходит мгновенно, без характерного «моргания» со стартерными схемами управления.

Схема подключения лампы дневного света со стартером

Схема подключения лампы дневного света со стартером

Подключить лампу к таким устройствам очень просто: на их корпусе расписана детальная информация и схематически показано, какие контакты лампы необходимо соединить с соответствующими клеммами. Но чтобы было совсем понятно, как выполнить подключение лампы дневного света к электронному балласту, нужно взглянуть на простую схему:

Схема подключения лампы дневного света со стартером

Преимуществом данного подключения является отсутствие дополнительных элементов, необходимых для стартерных схем управления лампами. К тому же, с упрощением схемы увеличивается надежность работы светильника, так как исключаются дополнительные соединения проводов со стартерами, которые являются еще и довольно ненадежными устройствами.

Схема подключения лампы дневного света со стартером

Ниже приведена схема подключения к электронному балласту двух люминесцентных ламп.

Как правило, в комплекте с электронным балластным устройством уже имеются все необходимые провода для сборки схемы, поэтому нет необходимости что-то придумывать и нести дополнительные расходы для покупки недостающих элементов.

Как проверить лампу дневного света?

Если лампа перестала зажигаться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити, которая разогревает газ, заставляя светиться люминофор. В процессе работы вольфрам постепенно испаряется, оседая на стенках лампы. При этом на краях стеклянной колбы появляется темный налет, предупреждающий о том, что скоро лампа может выйти из строя.

Как проверить целостность вольфрамовой нити? Очень просто, необходимо взять обычный тестер, которым можно измерить сопротивление проводника и прикоснуться к выводным концам лампы щупами.

Схема подключения лампы дневного света со стартером

Прибор показывает сопротивление 9,9 Ом, что красноречиво говорит нам, что нить цела.

Схема подключения лампы дневного света со стартером

Проверяя вторую пару электродов, тестер показывает полный ноль, эта сторона имеет обрыв нити и поэтому лампа не хочет зажигаться.

Обрыв спирали происходит от того, что со временем нить истончается и постепенно возрастает напряжение, проходящее через нее. Благодаря повышению напряжения выходит из строя стартер – это видно по характерному «морганию» ламп. После замены сгоревших ламп и стартеров схема должна работать без наладки.

Если включение ламп дневного света сопровождается посторонними звуками или слышен запах гари, следует немедленно обесточить светильник и проверить работоспособность всех его элементов. Имеется вероятность того, что на клеммных соединениях образовалась слабина и греется подключение проводов. Кроме этого, дроссель, если изготовлен некачественно, может иметь витковое замыкание обмоток и, как следствие, выход из строя ламп дневного света.

Статьи по теме

Схема подключения лампы дневного света со стартером

Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

Схема подключения лампы дневного света со стартером

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА. электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)

Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.

Схема подключения лампы дневного света со стартером



Принцип работы: при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

  • В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.
  • Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)
  • Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.
  • Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.
  • Звук от гудения пластинок дросселя, растущий со временем.

Схема подключения лампы дневного света со стартером

Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

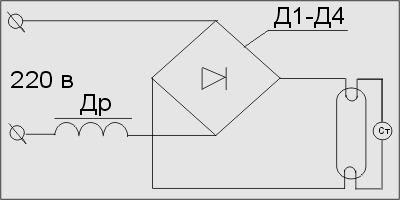

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

Схема подключения лампы дневного света со стартером

Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Основные преимущества схем с ЭПРА

  • Повышение срока эксплуатации люминесцентных ламп, благодаря особому режиму работы и пуска.
  • В сравнении с ПРА до 20% экономия электричества.
  • Отсутствие в ходе работы шума и мерцания.
  • Отсутствует в схеме стартер, который часто ломается.
  • Особые модели выпускаются с возможностью диммирования либо регулировки яркости свечения.

Схема подключения конкретного электронного балласта изображена на каждом конкретном устройстве и не составляет особой проблемы в подключении

Схема подключения лампы дневного света со стартером
