Провод. Какие бывают сечения, марки проводов. Какие провода лучше использовать?

Что представляет собой провод?

В электротехнике проводом принято называть металлический проводник, который имеет в своей структуре одну или несколько жил, по которым проходит электрический ток. Токопроводящая жила может состоять из одной (однопроволочная) или нескольких (многопроволочная) медных или алюминиевых проволок, скрученных вместе.

Следует отметить, что если провод состоит из нескольких жил, то его гибкость будет намного больше по сравнению с проводом с однопроволочной жилой.

Как уже говорилось, жилы проводов, которые используются для изготовления электроустановок или прокладки электропроводки, изготавливают из меди или алюминия.

В целях экономии чаще всего используют алюминиевые провода, так как их стоимость значительно ниже по сравнению с медными.

Какие бывают сечения проводов?

Стандартные сечения медных жил бывают следующими: 0,5; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 и 800 мм2.

Алюминиевые провода будут иметь такие же сечения, только их начинают изготавливать с сечения 2,5 мм2.

Если сечение медного провода не превышает 10 мм2, то он может быть как однопроволочным, так и многопроволочным. Аналогичное утверждение верно и для алюминиевых проводов с сечением не более 25 мм2. Жилы большего сечения всегда будут многопроволочными.

Основные конструкции проводов приведены на рис. 1.

Марки алюминиевых проводов

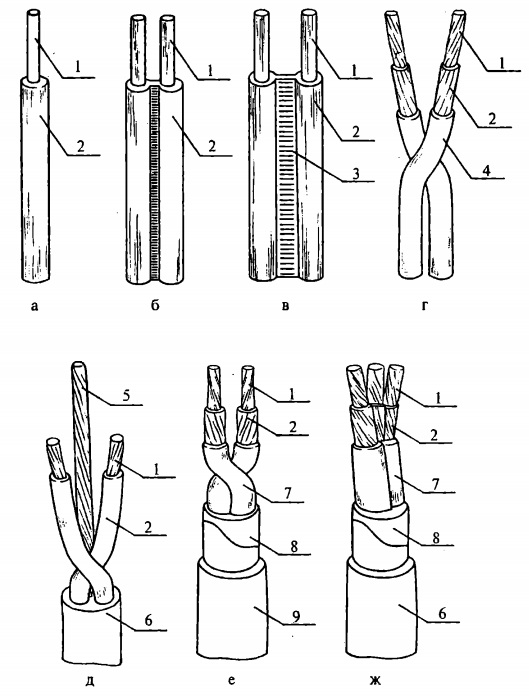

Рис. 1. Конструкции проводов. а — ПВ, АПВ; б — ППВС, АЛПВС, ПППС, АПППС; в — ППВ, АППВ, ППП, АППП, АППР; г — ПР. АПР; д — ПРД, ПРВЖ; е — ПУНП; ж — ПРФ, ПРФл ; АПРФ; 1 — токопроводящая жила; 2 — изоляция жилы; 3 — разделительное основание; 4 — оплетка из хлопчатобумажной ткани; 5 — оплетка для ПРД из хлопчатобумажной пряжи, для ПРВД из ПВХ пластиката; 6 — оболочка из ПВХ-пластиката; 7— обмотка хлопчатобумажной пряжей; 8 — скрутка жил и обмотка бумажной пряжей; 9 — металлическая оболочка с фальцованным швом из сплава АМЦ или латуни

Какие бывают провода?

Провода классифицируются в первую очередь по наличию изоляционного слоя — голые и изолированные. В случае с изолированным проводом жила, по которой будет проходить электрический ток, должна находиться в оболочке из резины, поливинилхлорида или винипласта.

Для того чтобы провод был тщательно защищен от разного рода механических повреждений или воздействия внешней среды, изоляция бывает покрыта оплеткой из хлопчатобумажного материала, которую предварительно пропитывают противогнилостным составом.

Если изоляция провода, который проложен на вибрирующем механизме или же на участке, где имеется риск повреждения, то он должен иметь дополнительную защиту, изготовленную из оплетки из стальной оцинкованной проволоки.

Какие бывают марки проводов?

По маркировке провода можно многое узнать о его ключевых характеристиках:

А — голый, изготовленный из алюминия, многопроволочный, площадь сечения жил находится в промежутке от 16 до 25 мм2;

АС — голый, сделанный из алюминия, многопроволочный, внутри него будет находиться сердечник, изготовленный из оцинкованной проволоки. Площадь сечения жил будет от 16 до 40 мм2;

АСУ — точно такой же провод, как и АС, только площадь сечения будет значительно больше — от 120 до 400 мм2;

М — провод без изоляционного слоя, изготовленный из меди. Сечение токопроводящей жилы 4,6 и 10 мм2. В этом случае провод будет однопроволочным. В случае если он состоит сразу из нескольких жил, то его суммарное сечение будет составлять 16 мм2 и даже больше;

ПРГ — провод с гибкой проводящей жилой, изготовленный из меди, жила помещена в изоляционный слой, выполненный из резины, в качестве изоляции может выступать оплетка из хлопчатобумажной пряжи. Сечение такого провода, как правило, находится в промежутке от 7,5 до 25 мм2;

ДПРГ — двужильный гибкий провод, сделанный так же из меди и помещенный в резиновую или хлопчатобумажную изоляцию;

ПРФ и АПРФ — первый провод изготовлен из меди, а второй — из алюминия. В таких проводах может находиться одна, две или три жилы, изолированных друг от друга с помощью резиновой изоляции. Весь провод дополнительно обмотан прорезиненной тканью и покрыт металлической оболочкой. Сечение проводов составляет от 5 до 15 мм2;

ПРШП — медный провод с изготовленной резиновой изоляцией. Его обматывают резиновой тканью. Количество жил может быть различным: 1—3, 4-10, 5-30. Сечения также будут соответствующими — 1—95; 1—10; 1-2,5 мм2;

ПРТО — провод, изготовленный из меди, помещенный в изоляционный материал, в качестве которого выступает резина. Внешним слоем такого провода является оплетка из хлопчатобумажной пряжи, его сечение составляет от 2 до 8 мм2;

АПРТО — провод, аналогичный предыдущему, только в этом случае проводящая жила изготовлена из алюминия и ее сечение несколько больше — от 4 до 12 мм2;

ПВ — медный провод с одной проводящей электрический ток жилой, помещенной в изоляционный слой, изготовленный из поливинилхлорида. Сечение такого провода составляет от 2 до 6 мм2;

ППВ — также медный провод, но он имеет плоскую форму, сам по себе негибкий. Может включать в себя 2—3 токопроводящие жилы, которые изолированы друг от друга, их дополнительно разделяют пластикатом, сделанным из поливинилхлоридных материалов;

ППГВ — провод, аналогичный предыдущему, но имеющий необходимую гибкость;

АППВ — такой же провод, только жилы изготовлены из алюминия;

АПВ — алюминиевый провод, помещенный в изоляцию из поливинилхлоридных материалов с площадью поперечного сечения провода от 2,5 до 10 мм2.

Какие провода где лучше использовать?

Если провода имеют марку М, А, АС, АСУ, то они больше всего подойдут для изготовления воздушных линий электропередач, напряжение в которых составляет до 1000 В или даже немного больше.

Прокладывают такие провода на изоляторах, которые должны быть закреплены на опорах.

ПР и АПР используются в осветительных и силовых сетях, это можно делать как в помещениях, так и вне их. Они вполне подойдут для прокладки в пожароопасных помещениях и во вторичных цепях (например, в изоляционных трубах, на изоляторах, внутри бетонных или же металлических перекрытий, с прокладкой под провода изолирующих материалов).

ПРГ применяют для подключения различных электрических машин и приборов как внутри, так и вне зданий. Такие провода разрешается помещать в металлические рукава.

ПВ и АПВ лучше всего подойдут для изготовления осветительных и силовых сетей внутри помещений. Тип помещения может быть любым — сухим, сырым, особо сырым, с парами кислот или щелочей. Температура окружающей среды для такого типа проводов должна быть не более 40 «С. Этот тип проводов используется в осветительных щитах, пусковых ящиках, а также в закрытых шкафах, предназначенных для сооружения вторичных цепей, например в трубках, на изоляторах. Их можно укладывать на металлические или бетонные поверхности, только под провода необходимо в обязательном порядке уложить изолирующий материал.

ПГВ применяют для изготовления осветительных и силовых цепей, для сооружения вторичных цепей, их разрешается прокладывать в трубках и рукавах, изготовленных из металла.

ПРТО, АПРТО являются наиболее подходящими для изготовления силовых и осветительных сетей в помещениях, где не наблюдается опасность взрыва. Также их допустимо укладывать на вибрирующие поверхности машин, агрегатов и кранов. Кроме того, их применяют в тех случаях, когда вскрытие трубопровода будет достаточно проблематично, также их зачастую используют во вторичных цепях электропроводки.

ГТРГТ, ПРШП также подходят для прокладки силовых и осветительных сетей, сооружения вторичных цепей. Они используются для прокладки электропроводки в станках и механизмах даже в том случае, если на провод будет оказываться механическое воздействие. Однако не следует допускать, чтобы на такой провод действовали масла или эмульсии.

ПРФ, АПРФ прокладывают в сухих помещениях даже при условии, что на провод будет оказываться незначительное механическое воздействие. Эти провода используют в тех случаях, когда открытую проводку нужно изготовить незаметной, то есть открыто с закреплением с помощью скоб. Данные провода подходят для сооружения осветительных и силовых электрических сетей.

АР, АРД прокладываются в таких помещениях, где от провода не требуется значительной гибкости. Они подходят для сооружения осветительной электросети, напряжение которой не будет превышать 220 В.

ДПРГ допустимо использовать как внутри, так и снаружи строений, также они вполне подойдут для сооружения электросети в сыром помещении. Напряжение в сети, изготовленной из подобных проводов, не должно превышать 220 В. Такие провода используются там, где от них будет требоваться значительная степень гибкости, например внутри осветительных арматур.

ППВ, АППВ прокладывают в сухих и сырых помещениях по стенам и потолкам. Такие провода в состоянии выдержать напряжение до 500 В. Их открыто крепят с помощью гвоздей или скоб. Такой тип проводов подходит для осветительной проводки.

АППВС пригодны для сооружения проводки в сухом или сыром помещении. Напряжение в сети не должно превышать в этом случае 600 В. Данный тип проводов подходит для скрытой проводки, для ее прокладки под слоем штукатурки. 

Расшифровка маркировки проводов и кабелей

Марки алюминиевых проводов

  1. Маркировка согласно ГОСТ
  2. Провода
  3. Кабели
  4. шнуры
  5. Наименьшие допустимые сечения
  6. Экранирование кабеля

Материал проводников

Токоведущие жилы бывают медными и алюминиевыми. Существенный недостаток алюминия – высокая химическая активность. Напрямую алюминиевые проводники можно соединять только с такими же и то, в основном, без применения пайки. Непосредственный контакт алюминия с медью приводит к его быстрому разрушению, поэтому, если необходимо их соединяют с помощью клемм. Если высокие вес и стоимость не критичны, то в остальном лучше медные провода. Для правильного применения следует иметь в виду, что медь на воздухе окисляется, поэтому открытые части медных проводов лудят.

Маркировка проводов согласно ГОСТ

Сначала идут буквенные обозначения:

  • Материал: медь – нет, алюминий "А”;
    Для кабелей: материал оболочки, для проводов: "П” – провод, "ПП” – плоский провод, бывают двух – или трехжильные;
  • Материал изоляции: Р – резиновая, П – полиэтиленовая, Н – найритовая, В – поливинилхлоридная;
  • Для кабелей – конструкция защитного покрова.

Затем цифровые:

  • Число жил (если нет, то изделие одножильное);
  • Площадь сечения;
  • Наибольшее напряжение сети;

Существует стандартный ряд площадей сечения, из которого нужное значение выбирается по допустимой токовой нагрузке, исходя из условий его эксплуатации.

Изделие, состоящее из одной, двух, или большего количества изолированных или не изолированных жил в общей неметаллической, металлической или волокнистой оболочке. Одножильный провод иногда выполняется голым – с воздушной изоляцией. Многожильные бывают только изолированными. Изолированный провод иногда делают в защищенном исполнении – для противостояния механическим воздействиям. Обычный изолированный провод называют незащищенным.

Примеры маркировка обозначений проводов:

  • АПР 3*4 – 500 – трехжильный, алюминиевый, с резиновой изоляцией, сечение жил – 4 квадратных миллиметра, максимальное напряжение – 500В;
  • ППР 2*2,5 – 380 – плоский провод двухжильный, медный, с резиновой изоляцией, сечение жил – 2,5 квадратных миллиметра, максимальное напряжение – 380В;
  • ПВС – многожильный медный с оболочкой и изоляцией из ПВХ;
  • ПУНП – провод жесткий, с медной жилой, с оболочкой и изоляцией из ПВХ;
  • МГШВ – монтажный, жила многопроволочная, материал изоляции – полиамидный шелк;
  • МШВ – монтажный, жила однопроволочная, изоляция – волокнистая и из ПВХ.
  • ТРП – телефонный провод жила медная, изоляция – полиэтилен.

Маркировка кабеля

Кабель – изделие, состоящее из одной или нескольких жил, обязательно изолированных, в общей проводящей или не проводящей оболочке, которая может быть усилена или не усилена дополнительной защитой и металлической броней.

Маркировка обозначений кабелей согласно ГОСТ:

  • АВРГ 3х95-3000 – кабель трехжильный, алюминиевый, сечением жил 95 квадратных миллиметров, рассчитанный на напряжение до 3 кВ, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
  • АВРГ – то же самое, но максимальное напряжение, количество жил и сечение – не указаны.
  • ВРГ 5*2,5-380 – кабель пятижильный, медный, сечением 2,5 квадратных миллиметра, рассчитанный на напряжение до 380 вольт, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
  • ВВГ 4*1,5 – медный четырехжильный кабель сечением 1,5 квадратных миллиметра, с оболочкой и изоляцией из ПВХ.
  • РК –50 – радиочастотный коаксиальный однопроводный кабель с волновым сопротивлением 50 Ом.

Маркировка шнуров

  • Шнур – разновидность провода, главным образом, двухжильного, с сечением до 1,5 квадратных миллиметров, обязательно гибкого и изолированного, который служит для непосредственного подключения бытовых приборов к сети.

Маркировка обозначений шнуров согласно ГОСТ:

  • ШВВП 2*0,75 – двухжильный шнур, жилы многопроволочные, сечением 0,75 квадратных миллиметра, с ПВХ оболочкой и изоляцией;
  • ШРТ – термостойкий шнур с резиновыми оболочкой и изоляцией, жилы многопроволочные.

Допустимое сечение проводов и кабелей

В жилых зданиях наименьшие допустимые сечения проводов и кабелей составляют: для линий групповых сетей 1,5 кв. мм, для линий между этажными и квартирными щитками, к квартирному счетчику – 2,5 кв. мм, для распределительных линий питания квартир – 4 мм.

Выбор сечения проводников

Применяемое сечение линий электрокоммуникаций не должно быть меньше значения, обеспечивающего предельную для данных условий прокладки плотность тока. В среднем, исходя из длительной эксплуатации, эта величина составляет 1 – 3 ампера на квадратный миллиметр. Реальный ток, находят, поделив напряжение у потребителя на общее сопротивление параллельно включенных нагрузок. Если линия невелика, то напряжение у потребителя можно принять равным ЭДС источника. Выбрать сечение по имеющемуся току можно также, руководствуясь таблицей.

Экранирование кабеля

Силовые — при значительной мощности дают наводки в виде электромагнитного излучения на 50 Гц и кратных частотах. Вероятность приема подобных импульсов возрастает при прокладке рядом с ними сигнальных трасс (телефонных ит.п.), поэтому если есть такая необходимость, то все силовые кабели должны быть заэкранированы. Экран повышает стоимость кабеля и работает только в случае заземления, но зато дает полную защиту от создаваемого кабелем паразитного электромагнитного излучения.

При перепечатке материалов активная ссылка на сайт услуги электрика обязательна!

Маркировка проводов

Какие бывают марки проводов

По маркировке провода можно многое узнать о его ключевых Марки алюминиевых проводовхарактеристиках:

  • А — голый, изготовленный из алюминия, многопроволочный;
  • АС — голый, изготовленный из алюминия, многопроволочный, внутри него будет находиться сердечник, изготовленный из оцинкованной проволоки;
  • АСУ — точно такая же марка провода, как и АС, только сечение провода будет значительно больше;
  • М — провод без изоляционного слоя, изготовленный из меди;
  • ПРГ — провод с гибкой проводящей жилой, изготовленный из меди, жила помещена в изоляционный слой, выполненный из резины, в качестве изоляции может быть хлопчатобумажная ткань;
  • ДПРГ — двужильный гибкий провод, сделанный также из меди, резиновая изоляция;
  • ПРФ и АПРФ — первый изготовлен из меди, второй алюминий. В таких марках проводов может находиться одна, две или три жилы, изолированных друг от друга с помощью резиновой изоляции. Весь провод дополнительно обмотан прорезиненной тканью и покрыт металлической оболочкой;
  • Марка провода ПРТО — провод, изготовленный из меди, помещенный в изоляционный материал, резину. Внешним слоем такого провода является оплетка из хлопчатобумажной пряжи;
  • Марка провода АПРТО, аналогична предыдущему, только материал алюминий;
  • ПВ — медный провод с одной проводящей ток жилой. Изоляция поливинилхлорид и т.д.

Таблица марок проводов

Провод с алюминиевой жилой и поливинилхлоридной изоляцией

Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием

Провод с алюминиевой жилой, не распространяющей горение резиновой изоляцией и разделительным основанием

Провода с алюминиевой жилой, резиновой изоляцией, в оплётке из хлопчатобумажной ткани, пропитанной противогнилостным составом

Провода с алюминиевой жилой и резиновой изоляцией, обладающие защитными свойствами в непропитанной оплётке из х/б пряжи

Провод гибкий, с резиновой изоляцией, в оплётке из лавсановых нитей

Провод гибкий с медной жилой резиновой изоляцией в оплётке из х/б пряжи пропитанной противогнилостным составом

Провод гибкий с медной жилой резиновой изоляцией

Провод гибкий с медной жилой резиновой изоляцией, в оплётке из х/б пряжи покрытой лаком

Провод гибкий с медной жилой резиновой изоляцией в негорючей резиновой оболочке

Провод гибкий с медной жилой резиновой изоляцией обладающий защитными свойствами

Провод с медными жилами, изоляцией кремнийорганической резины, в оплётке из стеклонитей, покрытой теплостойкой эмалью, термостойкий

Провод с медными жилами, изоляцией кремнийорганической резины, в оплётке из лавсановых нитей, покрытой теплостойкой эмалью, термостойкий
