Заземление и зануление.

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение — защитить человека от поражения электрическим током, если он прикоснулся к корпусу электроприбора, который из-за нарушения изоляции оказался под напряжением.

Защитное заземление — преднамеренное соединение с землей частей электроустановки. Применятся в сетях с изолированной нейтралью, например, в старых домах с сетями 220В.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек — ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей – естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2, 5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек, но это напряжение, может быть не равно нулю. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Зануление — преднамеренное электрическое соединение частей электроустановки, нормально не находящихся под напряжением с глухо заземленной нейтралью трансформатора через нулевой провод сети. Это приводит к тому, что замыкание любой из фаз на корпус электроустановки превращается в короткое замыкание этой фазы с нулевым проводом. Ток в этом случае возникает значительно больший, чем при использовании защитного заземления, и защитная аппаратура сработает эффективнее. Быстрое и полное отключение поврежденного оборудования — основное назначение зануления. Применятся в новых домах.

Модульные здания можно недорого купить на http://zavodmps.ru/.

Различают нулевой рабочий проводник и нулевой защитный проводник.

Нулевой рабочий проводник служит для питания электроустановок и имеет одинаковую с другими проводами изоляцию и достаточное сечение для рабочего тока.

Нулевой защитный проводник служит для создания кратковременного тока короткого замыкания для срабатывания защиты и быстрого отключения поврежденной электроустановки от питающей сети. В качестве нулевого защитного провода могут быть использованы стальные трубы электропроводок, а также нулевые провода, которые не должны иметь предохранителей и выключателей. Нулевой рабочий проводник и нулевой защитный проводник обычно приходят с подстанции, где заземляется сердечник трансформатора.

Профилактический контроль изоляции проводят не реже 1 раза в 3 года. Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами. Сопротивление изоляции должно быть не меньше 0, 5 Мом.

Обозначения системы заземления.

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания.

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания.

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников.

C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Основные системы заземления.

1. Система заземления TN-C.

Что такое заземление и зануление

К системе TN-C относятся трехфазные четырехпроводные (три фазных проводника и PEN- проводник, совмещающий функции нулевого рабочего и нулевого защитного проводников) и однофазные двухпроводные (фазный и нулевой рабочий проводники) сети зданий старой постройки.

2. Система заземления TN-C-S.

Что такое заземление и зануление

В настоящее время применение системы TN-C на вновь строящихся и реконструируемых объектах не допускается. При эксплуатации системы TN-C в здании старой постройки, предназначенном для размещения средств, информатики и телекоммуникаций, следует обеспечить переход от системы TN-C к системе TN-S (TN-C-S).

Система TN-C-S характерна для реконструируемых сетей, в которых нулевой рабочий и защитный проводники объединены только в части схемы, например, во вводном щитке (квартирном щитке).

3. Система заземления TN-S.

Что такое заземление и зануление

В системе TN-S нулевой рабочий и нулевой защитный проводники проложены отдельно. Такая схема исключает обратные токи в проводнике РЕ, что снижает риск возникновения электромагнитных помех. При эксплуатации системы TN-S необходимо следить за соблюдением назначения проводников РЕ и N. Оптимальным случаем с точки зрения минимизации помех является наличие пристроенной трансформаторной подстанции, что позволяет обеспечить минимальную длину проводника от ввода кабелей электроснабжения до главного заземляющего зажима. Система TN-S при наличии пристроенной подстанции не требует повторного заземления, так как имеется основной заземлитель на ТП.

4. Система заземления TT.

В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции.

5. Система заземления IT.

В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в будет низким и не повлияет на условия работы присоединенного оборудования. Такая система используется, как правило, в электроустановках зданий, к которым предъявляются повышенные требования по безопасности.

4. Схема контурного заземления.

Что такое заземление и зануление

2. Заземляющие проводники

3. Заземляемое оборудование

4. Производственное здание.

5. Схема заземления дома с применением системы TN-C-S.

Что такое заземление и зануление

2. Заземлитель молниезащиты

3. Металлические трубы водопровода, канализации, газа

4. Главная заземляющая шина

5. Естественный заземлитель (арматура фундамента здания)

Заземление и зануление.

Чем отличается заземление от зануления

Для безопасной работы на различных электоустановках и проводниках используется соединение открытых металлических отводов с землей и подключение сети к нулевому кабелю. Но немногие начинающие мастера точно знают, чем отличается заземление и зануление электроустановок и электрооборудования.

Определение заземления

Заземление – это умышленное подключение открытых частей электрического оборудования, которые находятся под напряжением, к специальному заземляющему отводу, шине или другому защитному оборудованию. Это может быть арматура в земле, часть электроустановки и другие приспособления. Такой подход, согласно ПУЭ, является обязательной мерой преднамеренной защиты как жилого, так и нежилого фонда. Это же гласят правила и требования ГОСТ 12.1.030-81 ССБТ (электробезопасность и система стандартов безопасности труда).

Что такое заземление и зануление

Фото — схема

Практически в каждом современном доме установлена схема заземления TN-C-S или TN-S. Но в зданиях старой постройки заземление зачастую вообще отсутствует, поэтому владельцам квартиры в таких постройках приходится своими силами организовывать землю. Такая система называется TN-C. Выполняется при помощи подключения отвода к заземляющему контуру, который может располагаться непосредственно в земле у здания или возле трансформаторной будки.

Теоретически, такую модернизацию проводки может организовать специальная монтажная компания, но практикуется это редко. Чаще к щитку на этаже (в многоквартирном доме) подводится земля, и уже к ней подключаются остальные провода.

  1. Если фаза попадает на открытый металлический отвод любого электрического устройства, то в нем появляется напряжение. Это же случается, если, к примеру, нарушена изоляция кабеля. Человеческое тело – отличный проводник тока, если Вы дотронетесь к такому отводу, то получите сильный удар током. Заземление поможет избежать это;
  2. Блуждающие токи уходят в заземляющий проводник, этим гарантируется охрана жизни;
  3. В особенности опасно напряжение, которое попадает на радиаторы отопления. В таком случае, все батареи в доме становятся проводниками тока. Но если установлена земля, то все напряжение уйдет по проводнику.

Что такое заземление и зануление

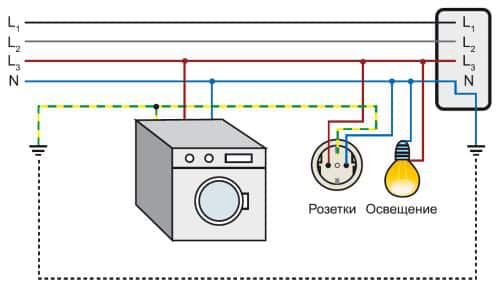

Фото — вариант земли

Если нет возможности провести полноценный заземляющий контур, тогда используются другие способы. К примеру, сейчас очень распространено подключение переносных заземляющих штырей (портативные шины). Их действие никак не отличается от стандартного стационарного отвода, но при этом они гораздо практичнее по своему функционалу.

Что такое заземление и зануление

Фото — переносная шина

Назначение зануления

Иногда зануление и заземление путают друг с другом, так в чем разница между ними? Зануление применяется по ПУЭ только для промышленных установок и не является гарантом безопасности. Если фаза попадает на открытую часть устройства, то ток не уходит. После этого происходит сопряжение двух фаз, и, как следствие, короткое замыкание. Нулевой проводник необходим для быстрого реагирования дифференциального защитного автомата на КЗ, но не для защиты человека от поражения током. Поэтому его принято использовать только на производстве, где требуется быстрое отключение питания в случае аварийной ситуации.

Что такое заземление и зануление

Фото — схема зануления

Нужно ли делать зануление в частном доме или квартиры? Нет, это необязательно, и даже чревато различными негативными последствиями. Скажем, если нулевой провод сгорит, то большее количество электрических устройств, к которым он был подключен, сломается из-за чрезвычайно высокого скачка напряжения. Стоит помнить, что Ваша безопасность не пострадает, если вместе с занулением обустроить также заземление, установить УЗО и защитный выключатель.

Что такое заземление и зануление

Фото — принцип работы зануления

Как установить зануление, чтобы устройство, подключенное к нему, не сгорело:

  1. Нужно использовать трехжильный провод с изоляцией. Одна жила отведена для фазы, вторая для нуля, третья для заземления;
  2. Земля подключается в самом конце электромонтажных работ на корпус безопасного проводника к заземляющему контуру и т. д. Наиболее практичен специальный заземляющий отвод у щита;
  3. В целях безопасности обязательно устанавливаются различные выключатели питания и прочие защитные установки.

Видео: в чем разница зануления и заземления

Главное отличие

Самое главное, что нужно запомнить: схемы зануления и заземления имеют различное защитное действие. Ноль гарантирует быструю реакцию на изменение потенциалов или утечку тока для обеспечивающих защиту установок. Соответственно, при высоком напряжении обеспечивается отключение всех потребителей энергии: осветительных приборов, компьютера и других машин (в том числе, станков, трансформаторов).

Что такое заземление и зануление

Фото — отличие зануления и заземления

Заземлением же обеспечивается выравнивание потенциалов и защита от поражения током. Земля чаще применяется в домашних условиях, её монтаж можно легко сделать своими руками. Но здесь нет гарантии, что предохранители быстро отреагируют на утечку. Оптимальным вариантом для повышения гарантии безопасности является совместное применение зануления и заземления сетей и открытых частей машин.

Перед установкой любого из этих вариантов защиты, нужно обязательно получить разрешение на проведение работ. Также дополнительно проводится расчет защитного проводника, подведение к каждому потребителю в жилище земли и установка защитного оборудования.

Заземление и зануление: в чем разница и задачи устройств

Присутствующее электричество в домах должно быть безопасным для использования человеком. Вследствие чего необходимо обустроить защиту от утечек тока и нарушения изоляции, и в этом успешно поможет процедура заземление и зануление, а в чем их разница разберемся в нашей статье.

Известно, что для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур, особенно, если хозяин проживает на последнем этаже высотки. Поэтому поговорим о каждом из этих приемов.

Что такое заземление и его особенности

Заземляющее устройство представляет собой — конструкцию из металла, снижающую уровень напряжения до минимального значения, которое безопасно для человека в случае прикосновения.

Важно! Заземление устанавливается только в тех местах, где предусматривается изоляция нейтрального проводника.

Помимо защитной функции установки, можно выделить еще увеличение аварийного тока замыкания. Если в подобной ситуации электрическая цепь обладает высоким сопротивлением, тогда риск поражения электрическим током для человека и домашних животных увеличивается. Также использование контура заземления сосредоточено в молниезащитных установках. Здесь защитное заземление играет роль комплекта проводников, принимающих высоковольтное напряжение и передающее его глубоко в грунт. По назначению заземлители подразделяют на три класса:

  • грозозащитный. Специализируется на отводе молниеносного напряжения, используется для разрядников;
  • рабочий. Поддерживает оптимальную работоспособность электрических установок в любых условиях, включительно аварийных;
  • защитный. Предупреждает поражения живых организмов высоким пробойным напряжением.

Что такое заземление и зануление

Заземление в частном доме схема

Некоторые электрики с большим опытом за плечами утверждают, что заземление и зануление не имеют масштабных отличий. Полагают, что зануление является неотъемлемой частью заземления в определенных условиях.

Зануление: назначение и характеристики

Зануление вместо заземления часто используется в квартирах, где отсутствует традиционная система заземления или она имеет устаревший вид. Такой тип защиты подразумевает соединение металлических деталей, не проводящих ток с глухозаземленным нулевым проводником. Устроен этот механизм для того, чтобы на момент повреждения изоляции и выхода тока на корпус приборов, осуществлялось короткое замыкание, вследствие чего происходило срабатывание автоматических выключателей и УЗО.

Важно! Практикуя вместо заземления зануление — обязательно устанавливайте автоматы и устройства защитного отключения.

Следует внимательно и регулярно проверять провод нейтрали, так как в случае выхода высокого тока, под напряжением оказываются все приборы, на которые выполнено зануление. Эта ситуация объясняется автоматическим переключением зануленных приспособлений к фазе. Поэтому в целях безопасности не рекомендуется подключать к нулю автоматы и другие средства защиты. Тем не менее, полностью обезопасить себя от удара током, можно лишь установив повторные заземлители на каждые 200 м электрической сети.

Чем отличается заземление от зануления?

Отличие заземления от зануления более чем очевидно. Если обустроено заземление, мы получаем быстрое снижение напряжения тока до безопасного минимума для человека. Напомним, что не наносит вред напряжение со значением до 50 Вольт.

Если установлено зануление, из-за пробоя тока происходит обесточивание определённого участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Во всяком случае есть высокий риск попадания человека под опасный разряд.

Посмотрите схему, в которой обозначено заземление и зануление.

Мы с вами разобрались, как отличить ноль от заземления, теперь ответим на ряд вопросов, которые задают начинающие электрики.

Квартирное зануление: «за» и «против»

Как мы уже говорили и сейчас подчеркнем, что пользование занулением ни при каких обстоятельствах не рекомендуется. Благодаря характеристикам потенциального вида защиты все понимают, чем это грозит.

Что такое заземление и зануление

Как выполнить заземление

Предположим, ваш холодильник или посудомоечная машина занулены, и вдруг пробой тока или путаница проводников во время ремонта, — эти приборы перегорят, прежде чем сработает автоматический выключатель, разумеется, если он у вас установлен. В противном случае придется реставрировать всю электрическую проводку в квартире.

Важно! Устанавливать УЗО, дифференциальный автомат или автоматический выключатель нужно не только в комплексе с системой зануления, но и для увеличения безопасности сети с обустроенным заземлением.

Если говорить о новостройках, то здесь часто используется система заземления TN-C-S или TN-S — это относительно новые конструкции, следовательно, о занулении не может быть и речи.

Какие требования нужно учесть при заземлении и занулении?

Подумать о рациональном монтаже защитных устройств нужно с тех, пор, когда только протянули электропроводку. Поэтому рассмотрим некоторые требования касательно зануления и заземления.

По сути, любые электрические цепи и установки, имеющие изоляцию нулевого проводника, предусматривают монтаж защитного заземления и оперативного поиска замыкания в грунт.

  1. В случаях, когда установка или устройство обладает глохозаземленным нулевым проводником с мощностью до 1000 В, в такой ситуации предусматривается установка зануления.
  2. Подобная установка может быть оснащена трансформатором, с потребностью 380 В. В этом случае, отсюда разрешено подключить всего один потребитель энергии.
  3. В случае заземления нуля в трехфазной цепи с мощностью электроустановки 1000 В, устанавливается эффективная защита, предупреждающая пробой опасного тока. Его принято монтировать в нулевой проводник или фазу от нижнего напряжения.

Что такое заземление и зануление

В чем отличие заземления и зануления схема

Важно! В жилом помещении и общественных заведениях принято занулять и заземлять приспособления с потребностью более 1300 Вольт.

В случае защиты электрической сети и ее потребителей рекомендуется руководствоваться правилами устройства электроустановок (ПУЭ).
