Виды проводов и кабелей для электропроводки: как правильно подобрать подходяшие для дома или квартиры

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Разновидности электрических шнуров и их назначение

Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения. Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте здесь .

Электрокабели могут быть:

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди. поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного. или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.

ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.

ПВС – электрокабель круглый, имеющий медные многожильные проводники

ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.

Или импортный NYM – аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом .

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

• Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
• Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
• Входящий кабель завести на клеммник и через автоматы сделать схему разводки по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.

Сечение кабеля от мощности считают по специальной таблице. которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.

Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

При покупке непременно придавайте значение всем надписям, где указаны:

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя .

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта. пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

Силовые кабели. Виды силовых кабелей.

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.
ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты (рис. 1).

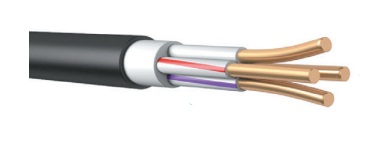

Рис. 1. Кабель ВВГ

Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм2. В бытовых условиях используется кабель сечением 1,5-6 мм2, при строительстве частного дома — кабель сечением до 16 мм2. Жилы могут быть как одно-, так и многопроволочными (рис. 2). Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм2.

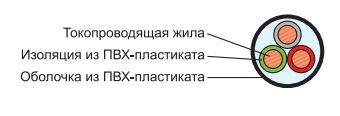

Рис. 2. Кабель ВВГ в разрезе

Кабель ВВГ применяется при широком диапазоне температур: от -50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто- зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

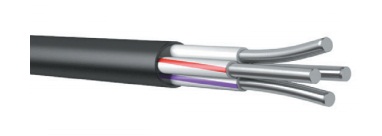

АВВГ — те же характеристики, только вместо медной жилы используется алюминиевая (рис. 3);

Рис. 3. Кабель АВВГ

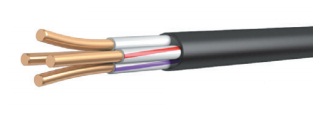

ВВГнг — кембрик с повышенной негорючестью (рис. 4);

Рис. 4. Кабель ВВГнг LS

ВВГп — наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

Силовой кабель NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные (рис 5).

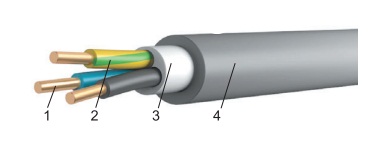

Рис. 5. Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от -40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По срав-нению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

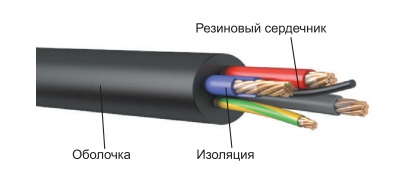

Кабель КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В (рис. 6).

Рис. 6. Кабель КГ

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от -60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д.

Есть разновидность КГнг с негорючей изоляцией.
КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

Кабель ВББШв — бронированный силовой кабель с медными жилами (рис. 7).

Рис. 7. Кабель ВББШв

Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм2 до 240 мм2. Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от -50 до +50 °C. Влаго- устойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:
АВББШв — кабель с алюминиевой жилой;
ВББШвнг — негорючий кабель;
ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Вы можете сделать заказ на необходимые вам строительные материалы или работы.

Оставьте заявку, а поставщики или мастера пришлют вам свои предложения на почту или перезвонят.

Вам останется только выбрать среди них лучшие предложения.
Оставить заявку Отменить

Виды кабеля силового

Силовые кабели используются при передачах тока от промышленных компаний на три фазы, и прочих потребителей, малого и крупного сектора. Используется для стационарной проводки, также применяются для подрубки в переносному оборудованию. Подобный проводник входит в список самых нужных разновидностей.

Составляющие силового кабеля

Существует множество разновидностей силовых типов, которые отличаются размерами, конструкцией или материалами. Составляющие провода:

• Жила, которая проводит электричество;
• Изоляция от внешних факторов для жилы;
• Оболочки.

Для повышения уровня защиты силового кабеля в конструкцию включают такие элементы:

• Броня;
• Подушки под броню;
• Экран;
• Заполнитель;
• Равномерная поясная изоляция.

Разные виды силовых кабелей

Провода, а в частности, жилы изготовляются из металла меди и алюминиевой основы. Этим металлам характерны повышенная гибкость и отличной проводимость электрического тока. Они классифицируют в зависимости от материалов, толщины или предназначения. Состав силового кабеля:

• Бумаги, пропитанной свинцовым раствором;
• Полиэтилена;
• Резины;
• Поливинилхлорида.

Кабель, состоящий из пропитанной свинцом или алюминием металлической бумаги, используют для частот не более 50 герц и напряжением не выше 750 киловольт. Оболочка из полиэтилена более устойчива к температурам и к внешним факторам, которые могут повредить содержимое кабеля. Провода с такой защитой известны выносливостью и большим сроком эксплуатации. Если говорить о резиновой оболочке, то она обеспечивает высокий уровень защиты от влаги. Также известна гибкостью.

Роль цветовой маркировки на жилах

При роботе с ПВВГ или другими видами силовых типов данного продукта, нужно быть не только осведомленным о составе и основных особенностях, но и знать классификацию цветовой маркировки. Каждый составляющий отличается своим цветом. В большинстве стран маркировка одинаковая. От этих знаний зависит безопасность при работе с силовыми кабелями.

• АВБВШ и другие провода имеют подобную цветовую маркировку, что включает в себя:
• Жила фазы обозначена коричневым или черним цветом;
• Заземляющая часть отличается желтым оттенком;
• Нулевой проводник можно узнать за голубой раскраской;
• Также дополнительная жила, которой характерен зеленовато-желтый оттенок.

Марки кабеля

Аббревиатура ВВГНГ говорит о марке определённого провода и особенностях, характерных ей. Знания об этих характеристиках поможет в подборе. Если же не обладать этими навыками, то покупка продукции для последующего использования может увенчаться провалом.

Список наиболее популярных и покупаемых марок силовых кабелей:

• ППВ – этот кабель сконструирован их медной трехжильной сердцевины с оболочкой из ПВХ, которая является одной из наиболее надежных. Часто используется для проводки линий электропередачи. Монтаж обязательно осуществляется в неподвижной форме.
• ВВГ – характерна медная сердцевина, количество жил колеблется от одной до четырех. Также, основным составляющим является поливинилхлорид. Этот провод используется для прокладывания освещения в жилых домах или на предприятиях. Учитывать уровень влажности и другие внешние факторы не обязательно.
• АППВ – имеется сходство с ППВ по основным параметрам. Ключевым отличием является алюминий, который составляет сердцевину.
• ПВС – сердцевиной данного кабеля является медь, которая есть залогом гибкости. Возможно различное количество скручиваний стержневых элементов, оно колеблется от двоих до пяти. Такой вид встречается в битовой технике, системах освещения или питания.
• ВБбШв – этому виду характерно до пяти скручиваний жил. Это объясняется сферой их использования, так как они применяются при проводке силовых линий. Они очень прочные и устойчивые от внешних факторов.
• НУМ – этот вид отличается несгораемым покрытием, а стержень окутан мелом до четырех сечений. Это универсальный вид, который можно использовать для любого типа монтажа электросетей. Эти провода устойчивы к любым внешним факторам, например, влага или ветер. Это говорит о том, что применения этих кабелей возможно на улице и не принесет ущерба.
• КГ – робота провода основана на многопроволочных медных жилах. Изоляция обеспечена резиновой оболочкой. Такой он эффективен тогда, когда нужно провести электричество в местах труднодоступных. Он гибкий и надежный. Также он застрахован от впитывания влаги, что негативно влияет на его роботу.

Это базовые типы кабельной продукции, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Если вам сложно определится в огромном количестве различных видов, стоит спросить совета у консультанта. Ведь разные условия и обстоятельства предусмотрены использованиям разных кабелей.
