ТОКИ КОРОТКОГО ЗАМЫКАНИЯ.

Коротким замыканием (КЗ) называется соединение токоведущих частей разных фаз или потенциалов между собой или на корпус оборудования, соединенный с землей, в сетях электроснабжения или в электроприемниках. КЗ может.быть по разным причинам: ухудшение сопротивления изоляции во влажной или химически активной среде, при недопустимом перегреве изоляции, механические воздействия, ошибочные воздействия персонала при обслуживании и ремонте и т. д.

Как видно из самого названия процесса, при КЗ путь тока укорачивается, т. е. он идет, минуя сопротивление нагрузки, поэтому он может увеличиться до недопустимых величин, если напряжение не отключится под действием защиты.

Но напряжение может не отключиться и при наличии защиты, если КЗ случилось в удаленной точке, и из-за большого сопротивления до места КЗ ток недостаточен для срабатывания защиты. Но этот ток может быть достаточным для загорания проводов, что может привести к пожару.

Отсюда возникает необходимость расчета тока короткого замыкания — ТКЗ. Величина ТКЗ может меняться, если к сети электроснабжения присоединяются другие электроприемники в более удаленных местах. В таких случаях снова производится расчет ТКЗ в месте установки новых электроприемников.

ТКЗ производит также электродинамическое действие на аппараты и проводники, когда их детали могут деформироваться под действием механических сил, возникающих при больших токах.

Термическое действие ТКЗ заключается в перегреве аппаратов и проводов. Поэтому при выборе аппаратов их нужно проверять по условиям КЗ, с тем чтобы они выдержали ТКЗ в месте их установки.

Как известно, наряду с сетями с глухозаземленной нейтралью существуют сети с изолированной нейтралью. Рассмотрим характерные отличия этих сетей при КЗ.

На практике в большинстве случаев происходят однофазные короткие замыкания. В сетях с изолированной нейтралью при соединении одной фазы с землей режим не является коротким замыканием и бесперебойность электроснабжения не

нарушается, но он должен быть отключен, так как соответствует аварийному состоянию. При замыкании одной фазы на землю в данной сети напряжения на двух других фазах повышаются в 1,73 раза, а напряжение на нулевой точке становится равным фазному напряжению относительно земли, (рис. 4.2, в).

В сетях с глухозаземленной нейтралью при соединении провода с землей сгорает предохранитель или срабатывает автоматический выключатель, при этом электроснабжение нарушается, а при сгорании предохранителя могут повредиться обмотки двигателей при работе на двух фазах.

Расчет тока короткого замыкания

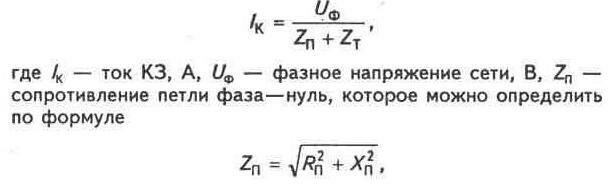

Для расчета тока короткого замыкания можно пользоваться формулой

Токи короткого замыкания что это такое

где Rп — активное сопротивление одного провода цепи КЗ, равное произведению удельного сопротивления провода на его длину (удельное сопротивление проводов в Ом/км приводится в справочниках), Xп — то же индуктивное сопротивление, рассчитывается по удельному индуктивному сопротивлению, которое принимается равным 0,6 Ом/км;

Zt — полное сопротивление фазной обмотки трансформатора на стороне низкого напряжения, которое можно определить по формуле

Токи короткого замыкания что это такое

где Uk% напряжение короткого замыкания трансформатора, приводится в справочниках, Iн, Uн — номинальные ток и напряжение трансформатора, даются в справочниках.

Отсюда полное сопротивление фазной обмотки трансформатора, Ом,

Токи короткого замыкания что это такое

Короткое замыкание. Токи короткого замыкания.

Что называется коротким замыканием (КЗ)? Короткое замыкание — это соединение токоведущих частей разных фаз или потенциалов между собой или на корпус оборудования, соединенный с землей, в сетях электроснабжения или в электроприемниках.

Почему происходит короткое замыкание (кз)?

  • ухудшение сопротивления изоляции во влажной или химически активной среде;
  • при недопустимом перегреве изоляции;
  • механические воздействия;
  • ошибочные воздействия персонала при обслуживании и ремонте и т. д.

Токи короткого замыкания что это такое

При коротком замыкании путь тока укорачивается.

Как видно из самого названия процесса, при КЗ путь тока укорачивается, т. е. он идет, минуя сопротивление нагрузки, поэтому он может увеличиться до недопустимых величин, если напряжение не отключится под действием электрической зашиты.

Но напряжение может не отключиться и при наличии защиты, если КЗ случилось в удаленной точке, и из-за большого сопротивления до места КЗ ток недостаточен для срабатывания защиты. Но этот ток может быть достаточным для возгорания проводов, что может привести к пожару.

Чтобы быть уверенными в безопасности Вашей электропроводки, обязательно проконсультируйтесь с мастером электриком в Королеве или вызовите электрика в Мытищи. Мастер проведет ремонтные и электромонтажные работы. чтобы предотвратить возможность короткого замыкания.

Токи короткого замыкания: необходим точный расчет.

Отсюда возникает необходимость расчета тока короткого замыкания — тока КЗ. Величина токов КЗ может меняться, если к сети электроснабжения вашего дома присоединяются другие электроприемники в более удаленных местах. В таких случаях снова производится расчет тока КЗ в месте установки новых электроприемников.

Токи КЗ производят также электродинамическое действие на аппараты и проводники, когда их детали могут деформироваться под действием механических сил, возникающих при больших токах.

Помощь в расчете токов короткого замыкания вам может оказать наш инженер электрик в Пушкино. И если у вас квартира, дом, офис или производственное помещение в Ивантеевке, то закажите у нас вызов электрика в Ивантеевке. чтобы провести диагностику электропроводки для предотвращения короткого замыкания.

При коротком замыкании происходит перегрев аппаратов и проводов.

Термическое действие токов КЗ заключается в перегреве аппаратов и проводов. Поэтому при выборе аппаратов их нужно проверять по условиям КЗ, с тем чтобы они выдержали токи КЗ в месте их установки.

Как известно, наряду с сетями с глухозаземленной нейтралью существуют сети с изолированной нейтралью. Рассмотрим характерные отличия этих сетей при КЗ.

Однофазные короткие замыкания.

На практике в большинстве случаев происходят однофазные короткие замыкания. В сетях с изолированной нейтралью при соединении одной фазы с землей режим не является коротким замыканием и бесперебойность электроснабжения не нарушается, но он должен быть отключен, так как соответствует аварийному состоянию. При замыкании одной фазы на землю в данной сети напряжения на двух других фазах повышаются в 1,73 раза, а напряжение на нулевой точке становится равным фазному напряжению относительно земли.

В сетях с глухозаземленной нейтралью при соединении провода с землей сгорает предохранитель или срабатывает автоматический выключатель, при этом электроснабжение нарушается, а при сгорании предохранителя могут повредиться обмотки двигателей при работе на двух фазах.

Токи короткого замыкания что это такое

Если в любой части электропроводки или электроприбора (лампочки, утюга и т. д.) нарушится изоляция и фазный провод коснется нулевого, произойдет короткое замыкание.

Поскольку между замкнувшимися проводами нет никакой нагрузки, иначе говоря, электрическое сопротивление места контакта практически равно нулю, ток через контакт начнет расти до тех пор, пока не расплавятся провода, что, в частности, может привести к пожару. Для защиты от короткого замыкания и служат предохранители. Простой (в виде «пробки») предохранитель — это включенная в фазный провод легкоплавкая вставка, которая при росте тока сгорит и разомкнет цепь задолго до того, как произойдут более серьезные неприятности. Конструктивно предохранитель выполнен так, что эта микрокатастрофа не приводит к порче предохранительной колодки. Пожертвовавшую собой маленькую героиню выбрасывают и заменяют следующей.

Защита от токов короткого замыкания.

Как мы выяснили, токи КЗ весьма опасны, прежде всего с точки зрения пожарной безопасности. Поэтому необходимо построить защиту от токов короткого замыкания, то есть установить в щите автоматические выключатели. Автоматические предохранители устроены так. что в случае короткого замыкания рост тока КЗ приводит к срабатыванию электромагнитного расцепителя мгновенного действия, который разъединяет электрическую цепь без ущерба для себя. Для того, чтобы после устранения короткого замыкания снова включить электричество, необходимо просто нажать на белую кнопку (красная служит для выключения) или перекинуть вверх опустившийся при срабатывании предохранителя рычажок.

Правила монтажа электропроводки предусматривают расчет нагрузки и токов, идущих через автоматы защиты. Понятно, что предохранитель должен срабатывать при значениях тока, выбранных с солидным запасом. Иначе случайные небольшие колебания напряжения в сети (а следовательно, и тока) будут приводить к постоянному ложному срабатыванию защиты. С другой стороны, запас не должен быть и слишком велик, чтобы действия тока не причинило вреда сети раньше, чем произойдет отсечка.

Автоматический предохранитель защищает внутреннюю и внешнюю сеть.

Заметим, что автоматические предохранители, установленные в начале каждой домовой линии (рабочей группы), защищают от короткого замыкания не только домовую сеть, но и наружную.

В самом деле, если бы их не было, то аварийное короткое замыкание привело бы к выходу из строя трансформаторной подстанции, а вернее, электрического силового щита более высокого уровня, так что электричества лишилось бы значительное количество пользователей, да и без вызова аварийной службы было бы не обойтись. А при наличии «автомата» достаточно включить его после срабатывания (удалив, конечно, причину короткого замыкания). Становится понятна и необходимость нескольких линий в доме: если одна линия вылетела, в запасе есть другие. Кстати, отсюда вывод: удобно, если от каждой рабочей группы питается лампочка аварийного освещения в районе счетчика или аварийная розетка, в которую можно включить переносную лампу.

Если материал этой статьи был для вас интересен и полезен, поделитесь им со своими знакомыми в социальных сетях. Возможно, кому-то эта информация очень пригодится. C уважением, Королевский электрик в Сергиевом Посаде .

Токи короткого замыкания

Короткое замыкание является аварийным режимом работы электрической установки, возникающим в результате нарушения изоляции токоведущих частей.

Короткое замыкание нарушает бесперебойность питания приемников и может повлечь за собой повреждение оборудования. Поэтому при выборе токоведущих частей и аппаратов приходится их рассчитывать не только на номинальный режим работы, но и проверять по условиям возможного аварийного режима, вызванного коротким замыканием.

Нормальный установившийся режим — с параметрами, находящимися в нормированных пределах.

Основными причинами нарушения изоляции являются: пробой изоляции токоведущих частей под действием перенапряжения или перегрузок; механические воздействия на изоляцию.

Аналогично нарушению изоляции токоведущих частей можно рассматривать схлестывание голых проводов на линиях электропередачи под действием ветра, а также наброс различных предметов на провода. Возможны случаи, когда замыкание проводов производят животные. Причиной короткого замыкания в электротехнических установках может быть также и ошибочное действие обслуживающего персонала.

Ток короткого замыкания (т.к.з.) обычно во много раз больше рабочего тока и может вызвать в токоведущих частях недопустимые динамические усилия и перегрев.

Кроме того, при коротком замыкании возможно прекращение питания электроприемников, что (приводит к нарушению нормальной работы других приемников, подключенных к неповрежденным участкам сети, вследствие понижения напряжения на этих участках, а иногда — к расстройству электроснабжения.

Под коротким замыканием (к.з.) понимается не (предусмотренное условиями работы электрическое соединение между любыми точками разных фаз или фазы и нейтрального провода, или фазы с землей (при заземлении нейтрали источника электроэнергии).

В зависимости от соединения токоведущих элементов различают следующие основные виды металлических коротких замыканий:

  • трехфазное к.з. когда накоротко замыкаются между собой в одной точке все три фазы (принятое обозначение — К3), (рисунок ниже, положение — а). Система напряжений при трехфазном к.з. остается симметричной;
  • двухфазное к.з. когда две фазы (например, В и С) замыкаются между собой накоротко в одной точке (К2), рисунок ниже, положение — б;
  • однофазное к.з. (К1), рисунок ниже, положение — в, когда одна фаза замыкается на землю, при этом режиме считается коротким замыкание лишь в случае, когда источник электроэнергии имеет глухозаземленную нейтраль.

«Электроснабжение строительно-монтажных работ», Г.Н. Глушков

Токи короткого замыкания что это такое

Токи к. з. вызывают дополнительный нагрев токоведущих частей электрических аппаратов, шин и жил электрических кабелей. Длительность т. к. з. определяется временем, необходимым для отключения цепи защитными устройствами. Для того чтобы повреждения от термического действия т. к. з. были наименьшими, стремятся отключить к. з. возможно быстрее (время срабатывания защиты не должно превышать 0,1 — 1 с)….

Однако для более точного расчета полное сопротивление цепи к. з. следует определять не путем арифметического сложения модулей полных сопротивлений участков этой цепи (II-5), а как в выражении на рисунке: Пример расчета. По расчетной схеме, приведенной на рис. II-4; определение сопротивлений элементов схемы — на рис. II-6. Сопротивления силового трансформатора ТМ 630/10, приведенные к напряжению 0,4…

iy = √2Ку Iк, где Ку — ударный коэффициент определяется из графика Ку = f (X/R) Расчетная схема для X/R = 24/50 = 0,48. Из графика имеем Ку =1 iу = 1,41*1*4,15 = 5,9 кА. Наибольший действующий ток к. з. по которому проверяется аппаратура на динамическую стойкость за время первого периода к. з. составляет: Iу=…

Сопротивление системы Хс определяем по формуле Хc=Uc//√3I(30) Сопротивление воздушной линии: индуктивное Хл =x0l; активное Rл = r0l где х0, r0 — удельные индуктивное и активное сопротивления линии, Ом/км (см. справочник). l — длина линии, км. Индуктивное сопротивление обмоток силового трансформатора: Хт = Uk%U1N/√3I1N100%. Результирующее индуктивное сопротивление Хрез — хс+хл+хт Если Хрез >1/3rл, то активным сопротивлением…

При расчете т. к. з. в установках напряжением до 1000 В учитывается, что электрические сети имеют большую протяженность и большое количество аппаратуры: трансформаторы тока, контакторы, автоматы и т. д. которые оказывают значительное влияние на т. к. з. На величину т. к. з. могут влиять также электродвигатели, если они непосредственно присоединены к месту к. з. короткими…

Отношение ударного тока короткого замыкания iy к амплитуде периодической составляющей iпm называется ударным коэффициентом Ку: Ку = iу/ iпm Заменяя в формуле выше амплитуду iпm действующим током, получим Ку =iV√2Iпm откуда iy =- Ку√2Iпm. В расчетах ударный коэффициент Ку принимается равным: 1,8 — при к. з. в установках выше 1 кВ; 1,3 — при к….

Если до момента наступления к. з. в электрической цели был установившийся ток iп, то при внезапном к. з. в этой цепи вследствие значительного уменьшения полного сопротивления цепи, ток резко возрастает до величины iк. В начальный момент (t=0) возникновения к. з. ток не может мгновенно измениться до новой установившейся величины, так как в короткозамкнутой цепи помимо…

Токи короткого замыкания что это такое

В случае замыкания одной фазы на землю в системе, где нейтраль источника изолирована, режим не считается коротким замыканием, так как ток, возникающий при этом в цепи повреждения «фаза — земля», обусловлен лишь емкостью системы по отношению к земле и не достигает значительных величин. При замыкании на землю в одной фазе в системах с изолированной нейтрально…
