Цветовая маркировка проводов в сетях 220 и 380В

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения прописаны в стандартах, не стоит их нарушать, чтобы не подвергать свою и чужую жизни опасности.

Маркировка фаз по цветам

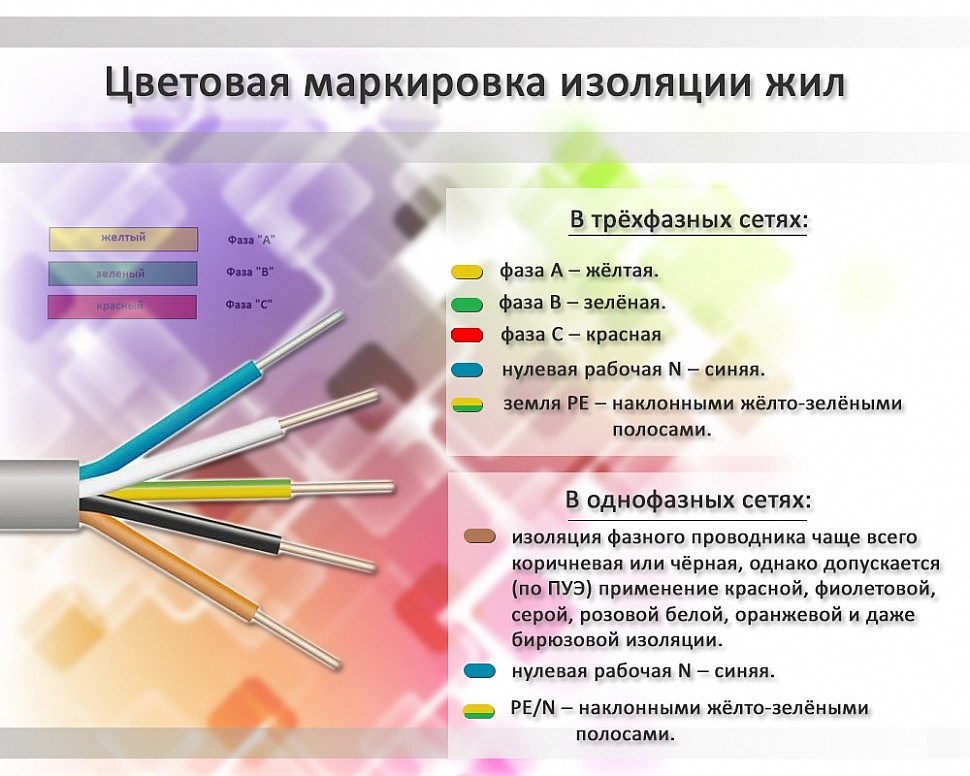

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Маркировка фаз по цветам

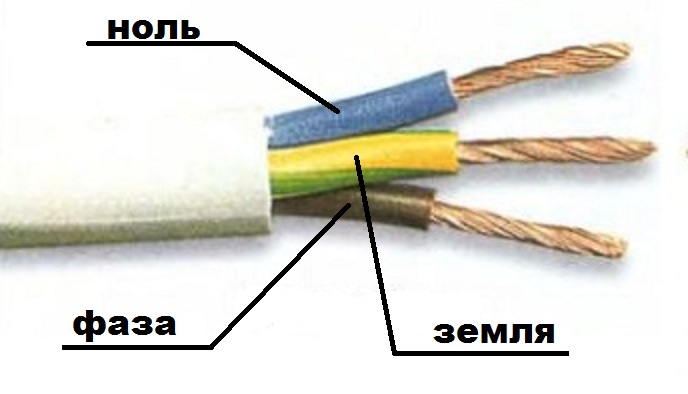

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Маркировка фаз по цветам

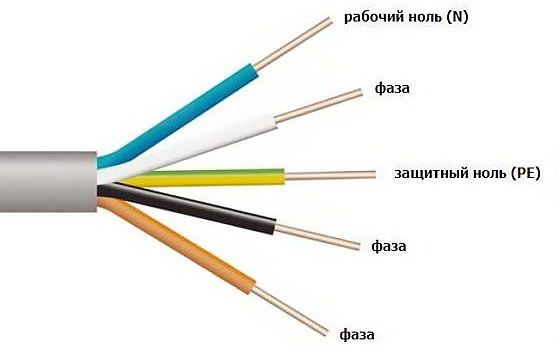

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Маркировка фаз по цветам

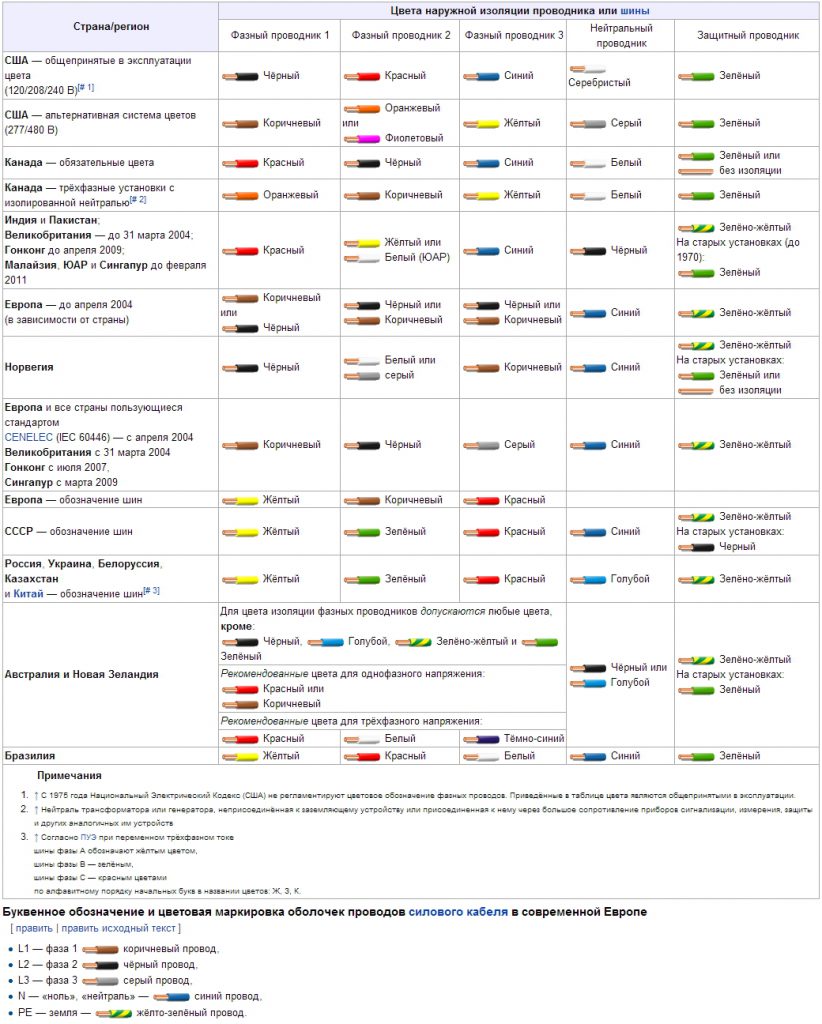

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Для чего выполняется цветовая маркировка проводов

Сегодня монтаж электропроводки немыслим без применения проводников в цветной изоляции. Цветовая маркировка – не дань моде и не маркетинговый ход производителя, который, как кому-то может показаться, желает красочно преподнести свою продукцию.

На самом деле это острая необходимость. Во-первых, цветовая маркировка позволяет указать назначение каждого проводника в той или иной группе для облегчения их коммутации. Во-вторых, значительно снижается вероятность появления ошибки в ходе монтажа проводов и, как следствие, возникновение короткого замыкания во время пробного включения или поражение электрическим током в процессе обслуживания и ремонта сетей.

Определенные цвета выбраны не случайно. Все разнообразие расцветок сведено к единому стандарту – ПУЭ. В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям.

В рамках этой публикации будет рассмотрена цветовая маркировка проводов. С принятием единого стандарта цветовой идентификации электрических проводников значительно облегчилась работа по их коммутации. Каждая жила, имеющая определенное назначение, обозначается уникальным цветом: коричневым, серым, желтым, зеленым, синим и т. д.

Цветовая маркировка обычно выполняется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, для чего применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Рассмотрим, как выполнена цветовая маркировка проводов в сети трехфазного, однофазного и постоянного тока.

Цвет проводов и шин при переменном трехфазном токе

В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окраска выполняется следующим образом: желтым цветом окрашиваются провода и шины с фазой «A», зеленым с фазой «B», а красным с фазой «C».

Маркировка фаз по цветам

Сеть постоянного тока — какой цвет проводов плюс и минус

Помимо сетей переменного тока в народном хозяйстве используются цепи постоянного тока, которые находят применение в следующих областях:

  • • в промышленности, строительстве, складировании материалов (погрузочная техника, электротележки, электрические краны);
  • • в электрифицированном транспорте (трамваях, троллейбусах, электровозах, теплоходах, карьерных самосвалах);
  • • на электрических подстанциях (для питания автоматики и оперативных цепей защит).

В сети постоянного тока используется только два провода. В таких сетях нет фазного или нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-).

По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник (М) обозначается голубым цветом.

Маркировка фаз по цветам

Если двухпроводная электрическая сеть постоянного тока создана путем ответвления от трехпроводной цепи постоянного тока, то положительный проводник двухпроводной сети обозначают тем же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен.

Цвета проводов фаза ноль земля в электропроводке

Для прокладки электрических сетей переменного тока применяются многожильные провода в разноцветной изоляции, что значительно упрощает монтажные работы и исключает путаницу.

Обозначение проводов по цвету особенно актуально, когда разводку делает один человек, а последующим обслуживанием или ремонтом будет заниматься другой. Иначе последнему придется постоянно искать то «фазу», то «ноль» при помощи пробника.

Кто работал со старой проводкой, тот знает, как это порой надоедает. Ведь раньше изоляция используемого в быту электрического кабеля была одноцветной – белой или черной.

Со времен СССР цветовая маркировка электрической проводки прошла ряд изменений, пока не был выработан определенный стандарт. Теперь каждый цвет токоведущего проводника определяет свое назначение в кабеле.

В наше время Нормативным документом, регулирующим цветовую маркировку изолированных или неизолированных проводников — является ПУЭ 7, где в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны быть использованы только определенные цвета и обозначения.

Основной задачей маркировки электропроводки является быстрота и легкость определения назначения проводников по всей длине, что и является одним из основных требований ПУЭ.

Рассмотрим, какую расцветку сегодня должны иметь проводники в электроустановках переменного тока напряжением до 1000В и с глухозаземленной нейтралью (к этой категории относится большинство административных зданий и жилых домов).

Цвет нулевого защитного и нулевого рабочего проводников

Голубым цветом обозначаются нулевые рабочие проводники (N). Нулевой защитный (PE) проводник должен быть окрашен в желто-зеленые продольные или поперечные полосы. Такая комбинация цветов должна применяться только для маркировки защемляющих проводников (нулевых защитных).

Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Характерно, что ГОСТ сегодня допускает и противоположный вариант окраски – желто-зеленые полосы по всей длине с синим цветом на концах (в местах соединения).

Маркировка фаз по цветам

Проще говоря, обозначение нулевых проводов по цвету должно быть:

  1. 1) нулевой рабочий (N) – голубой цвет;
  2. 2) нулевой защитный (PE) – желто-зеленый цвет;
  3. 3) совмещенный (PEN) — желто-зеленый на концах голубые метки.

Цвета фазных проводов

В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов: черному, коричневому, красному, серому, фиолетовому, розовому, белому, оранжевому, бирюзовому.

Маркировка фаз по цветам

Однофазная электрическая цепь может быть создана путем ответвления от трехфазной сети. В этом случае фазный провод однофазной цепи по цвету должен совпадать с фазным проводником трехфазной сети, с которым он соединен.

Цветовая маркировка проводов должна выполняться таким образом, чтобы цвет фазного проводника не совпадал с расцветкой N-, PE- или PEN-проводника. При использовании немаркированного кабеля цветные метки ставят на его конце (в месте соединения). В этом случае для обозначения используется цветная термоусадочная трубка (кембрик) или цветная изолента.

Чтобы избавить себя от лишней работы в виде оставления меток при помощи изоленты или трубок, достаточно перед покупкой электрокабеля правильно определиться с цветовой маркировкой изоляции. Следует также приобретать его в нужном количестве, чтобы обеспечить одинаковую маркировку разводки по всей квартире или по всему дому.

Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Похожие материалы на сайте:

Цветовая маркировка проводов

Цветовая маркировка проводов и кабелей в электропроводке это не рекламная «фишка» заводов изготовителей, как думают некоторые электрики-новички, а специальное мероприятие, которое позволяет электрику быстро найти фазу, ноль и заземление при монтаже.

Маркировка фаз по цветам

Если неправильно подсоединить контакты между собой по цветам, то это может вызвать такие неблагоприятные последствия, как поражение человека электрическим током и короткое замыкание .

Основное назначение цветовой маркировки — создание безопасных условий электромонтажных работ, а также сокращение времени поиска и подключения контактов. На сегодняшний день согласно ПУЭ и существующих евростандартов каждая жила имеет собственный окрас изоляции. О том, какого цвета провод фаза, ноль, земля, мы поговорим далее!

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Маркировка фаз по цветам Внешний вид Маркировка фаз по цветам Графическое изображение на схеме

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N». Ноль принято также называть нейтральным либо нулевым рабочим контактом!

Маркировка фаз по цветам Стандартный окрас Маркировка фаз по цветам Указание нейтрали на электросхеме

Как выглядит фаза?

Маркировка фазного провода (L) заводом изготовителем может быть осуществлена в одном из таких цветовых решений:

Чаще всего цвет провода фазы бывает коричневым, черным и белым.

Маркировка фаз по цветам Окрас оболочки Маркировка фаз по цветам Электрическая схема

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

  • «Что такое аббревиатура PEN?»;
  • «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
  • «Как самостоятельно указать фазу, заземление, ноль?»;
  • «Какие еще существуют стандарты по окрасу изоляции?».

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Маркировка фаз по цветам Указание «PEN» на электросхеме Маркировка фаз по цветам Варианты совмещения при различных видах электросети

Как найти L, N, PE?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

Если однофазная сеть представлена без «земли» (2 жилы), то все что Вам нужно это специальная индикаторная отвертка. С ее помощью можно запросто определить, где 0, а где фаза. О том, как пользоваться индикаторной отверткой мы рассказывали. Для начала отключаем подачу электричества на щитке. Далее зачищаем два проводника и разводим в стороны друг от друга. После этого включаем подачу электричества и аккуратно с помощью индикатора определяем фазу/ноль. Если при контакте с жилой лампочка загорелась – это фаза, соответственно вторая жила является нулем.

Маркировка фаз по цветам

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!

Маркировка фаз по цветам

Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).

Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.

Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!

Также хотелось бы отметить очень важный нюанс — в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным (-) и красным (+) окрасом изоляции. Что касается трехфазной сети (к примеру, на трансформаторах), тут все три фазы имеют свой индивидуальный цвет: фаза A — желтая, B — зеленая, C — красная. Ноль, как обычно, синий, а заземление — желто-зеленое. В кабеле на 380 В провод A — белый, B — черный, C — красный. Нулевой рабочий и защитный проводники не отличаются от предыдущего варианта маркировки по цветам.

Как самостоятельно указать L, N, PE?

В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).

Маркировка фаз по цветам Разноцветные кембрики Маркировка фаз по цветам Обозначение термоусадочной трубкой

Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке. мы рассказали в отдельной статье.

Существующие заводские стандарты

Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.

До 2000-го года применялась следующая цветовая маркировка проводов:

Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).

Таким образом, изделия стали выглядеть так:

  • желто-зеленый провод – земельный;
  • черный (и иногда белый) – нейтральный (N);
  • яркий – фаза.

Цветовые решения

Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:

Маркировка фаз по цветам

Напоследок рекомендуем просмотреть полезное видео по теме:

На самом деле надо просто максимально придерживаться ГОСТ Р 50462-2009, которым определено, что
желто-зеленый — это PE,
синий — это нейтраль,
синий с желто-зеленым на концах или наоборот — PEN
коричневый — L / L1,
чёрный — L2,
серый — L3.
Запрещены желтый и зеленый цвета из-за сходства с желто-зеленым. Если какой-то из этих цветов присутствуют, по возможности, надо использовать их только для PE.

Соответственно, все остальные цвета могут быть чем угодно. В статье сказано, что белый — фаза, ничего подобного. Для белого цвета, как наиболее используемого при производстве проводов (самый дешевый вариант), специально нет соответствия какому-либо проводнику.

Самый худший вариант, когда приходится ставить какой-либо цвет в нарушение ГОСТа, например, когда такие цвета жил: черный, коричневый, синий. По ГОСТу делаете коричневый — L, синий — N. Оставшийся черный делаете PE. Заземление по крайней мере будет походить на советский стандарт (черный), но будет нарушать ГОСТ, где черный- это фаза, ничего не поделаешь. Обратите внимание, что существует международный стандарт, по которому черный — это L/L1, а коричневый — это L2. Иногда требуют соблюдать именно его. Так что если вы делаете электрику не у себя дома, а где-нибудь на объекте, то может случится казус, так что лучше этот вопрос сразу прояснить.

Другой плохой вариант, когда оставшийся цвет не ассоциируется с проводником. Например: красный, синий, черный. По ГОСТу синий — нейтраль, черный — фаза, красный не определен. Соответственно, назначаем красный цвет PE. В таком случае лучше запастись желто-зеленой изолентой и по возможности пометить ею красный провод, потому что единственное, с чем ассоциируется красный — это с фазой. Ни в коем случае не делайте красный — фазой, а черный — PE (хотя это напрашивается, да?). Вы нарушите в таком случае ГОСТ, и если кого-нибудь шандарахнет током, то ГОСТом вы уже не прикроетесь.

Насчёт выбора не обозначенных в ГОСТе цветов можно рекомендовать лишь следующее:
Если в проводнике нет черного, коричневого или серого, но есть красный, то его и надо делать фазой, он ассоциируется с фазой и более-менее близок к установленному ГОСТом коричневому.
Если в проводнике нет синего, но есть белый, значит, делайте именно его нейтралью. ГОСТ вы не нарушите, зато такой стандарт существует во многих странах (в США, например). Особенного это актуально на фоне того, что у нас очень распространен двухжильный кабель с белым и черным проводами внутри.

НравитсяМаркировка фаз по цветам( 10 ) Не нравитсяМаркировка фаз по цветам( 3 )

И еще забыл сказать. Как бы не приходилось в безвыходных ситуациях иногда нарушать ГОСТ, никогда не сажайте на желто-зеленый проводник фазу. Например, бывают такие провода: коричневый, черный, синий, желто-зеленый, на которые надо посадить три фазы и нейтраль. В таком случае нейтраль надо сажать на желто-зеленый, а третью фазу на синий с кембриком или изолентой серого цвета.

НравитсяМаркировка фаз по цветам( 7 ) Не нравитсяМаркировка фаз по цветам( 3 )
