Трансформатор. Устройство и принцип действия трансформатора.

Простейший трансформатор представляет собой устройство, состоящее из стального сердечника и двух обмоток (рис. 1). При подаче в первичную обмотку переменного напряжения, во вторичной обмотке индуцируется ЭДС той же частоты. Если ко вторичной обмотке подключить некоторый электроприемник, то в ней возникает электрический ток и на вторичных зажимах трансформатора устанавливается напряжение, которое несколько меньше, чем ЭДС и в некоторой относительно малой степени зависит от нагрузки. Отношение первичного напряжения ко вторичному (коэффициент трансформации) приблизительно равно отношению чисел витков первичной и вторичной обмоток.

Рис. 1. Принцип устройства однофазного двухобмоточного трансформатора. 1 первичная обмотка, 2 вторичная обмотка, 3 сердечник. U1 первичное напряжение, U2 вторичное напряжение, I1 первичный ток, I2 вторичный ток, Ф магнитный поток

Простейшие условные обозначения трансформаторов изображены на рис. 2; для наглядности разные обмотки трансформатора можно, как и на рисунке, представить разными цветами.

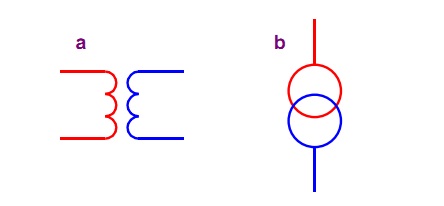

Рис. 2. Условное обозначение трансформатора в подробных (многолинейных) схемах (a) и в схемах электрических сетей (b)

Трансформаторы могут быть одно- или многофазными, а вторичных обмоток может быть больше одной. В электрических сетях обычно используются трехфазные трансформаторы с одной или двумя вторичными обмотками. Если первичное и вторичное напряжения относительно близки друг другу, то могут использоваться и однообмоточные автотрансформаторы, принципиальные схемы которых представлены на рис. 3.

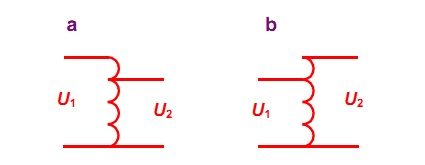

Рис. 3. Принципиальные схемы понижающего (a) и повышающего (b) автотрансформаторов

Важнейшими номинальными показателями трансформатора являются его номинальные первичное и вторичное напряжения, номинальные первичный и вторичный ток, а также номинальная вторичная полная мощность (номинальная мощность). Трансформаторы могут изготовляться как на весьма малую мощность (например, для микроэлектронных цепей), так и на очень большую (например, для мощных энергосистем), охватывая диапазон мощностей от 0,1 mVA до 1000 MVA.

Потери энергии в трансформаторе – обусловленные активным сопротивлением обмоток потери в меди и вызванные вихревыми токами и гистерезисом в сердечнике потери в стали – обычно настолько малы, что кпд трансформатора, как правило, выше 99 %. Несмотря на это, тепловыделение в мощных трансформаторах может оказаться настолько сильным, что необходимо прибегать к эффективным способам теплоотвода. Чаще всего активная часть трансформатора размещается в баке, заполненном минеральным (трасформаторным) маслом, который, при необходимости снабжается принудительным воздушным или водяным охлаждением. При мощности до 10 MVA (иногда и выше) могут применяться и сухие трансформаторы, обмотки которых обычно залиты с эпоксидной смолой. Основные преимущества сухих трансформаторов заключаются в более высокой огнебезопасности и в исключении течи трансформаторного масла, благодаря чему они могут без препятствий устанавливаться в любых частях зданий, в том числе на любом этаже. Для измерения переменных тока или напряжения (особенно в случае больших токов и высоких напряжений) часто используются измерительные трансформаторы.

Устройство трансформатора напряжения по своему принципу не отличается от силовых трансформаторов, но работает он в режиме, близком к холостому ходу; коэффициент трансформации в таком случае достаточно постоянен. Номинальное вторичное напряжение таких трансформаторов обычно равно 100 V. Вторичная обмотка трансформатора тока в идеальном случае короткозамкнута и вторичный ток в таком случае пропорционален первичному. Номинальный вторичный ток обычно составляет 5 A, но иногда может быть и меньше (например, 1 A). Примеры условных обозначений трансформаторов тока приведены на рис. 4.

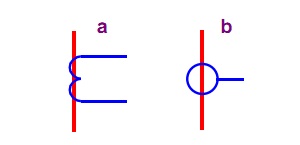

Рис. 4. Условное обозначение трансформатора тока в развернутых схемах (a) и в однолинейных схемах (b)

Первым трансформатором может считаться изготовленное Майклом Фарадеем (Michael Faraday) индукционное кольцо (англ. induction ring), состоящее из кольцевого стального сердечника и двух обмоток, при помощи которого он 29 августа 1831 года открыл явление электромагнитной индукции (рис. 5). Во время быстрого переходного процесса, возникающего при включении или отключении первичной обмотки, соединенной с источником постоянного тока, во вторичной обмотке индуцируется импульсная ЭДС. Такое устройство может поэтому называться импульсным или транзиентным трансформатором.

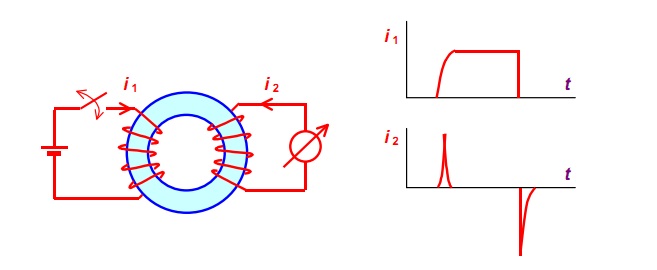

Рис. 5. Принцип устройства транзиентного трансформатора Майкла Фарадея. i1 первичный ток, i2 вторичный ток, t время

Исходя из открытия Фарадея, учитель физики колледжа города Маргнута (Margnooth) около Дублина (Dublin, Ирландия) Николас Келлан (Nicholas Callan, 1799–1864) построил в 1836 году индукционную катушку (искровой индуктор), состоящий из прерывателя и трансформатора; это устройство позволяло преобразовать постоянный ток в переменный ток высокого напряжения и вызывать длинные искровые разряды. Индукционные катушки стали быстро усовершенствоваться и в 19-м веке широко применялись при исследовании электрических разрядов. К ним могут быть отнесены и катушки зажигания современных автомобилей. Первый трансформатор переменного тока запатентовал в 1876 году живший в Париже русский электротехник Павел Яблочков, использовав его в цепях питания своих дуговых ламп. Сердечник трансформатора Яблочкова представлял собой прямой пучок стальных проволок, вследствие чего магнитная цепь была не замкнутой, как у Фарадея, а открытой, и в других установках такой трансформатор применять не стали. В 1885 году инженеры-электрики Будапештского завода Ганц и Компания (Ganz & Co.) Макс Дери (Max Deri, 172 1854–1938), Отто Титуш Блати (Otto Titus Blathy, 1860–1939) и Кароль Зиперновски (Karoly Zipernovsky, 1853–1942) изготовили трансформатор с тороидальным проволочным сердечником и заодно разработали систему распределения электроэнергии на переменном токе, основанную на применении этих трансформаторов. Трансформатор с еще лучшими свойствами, сердечник которого собирался из Е- и I-образных стальных листов, создал в том же году американский электротехник Уильям Стенли (William Stanley, 1858–1916), после чего началось быстрое развитие систем переменного тока как в Европе, так и в Америке. Первый трехфазный трансформатор построил в 1889 году Михаил Доливо-Добровольский.

Устройство и принцип работы трансформатора

Назначение и виды трансформатора.

Трансформатор представляет собой статическое электромагнитное оборудование, при работе которого происходит преобразование переменного тока с трансформацией напряжения. Т.е. этот аппарат позволяет его понижать или повышать. Установленные на электростанциях трансформаторы осуществляют на длительные расстояния передачу электроэнергии при высоких напряжениях до 1150кВ. А уже непосредственно в местах потребления происходит понижение напряжения, в пределах 127-660В. При таких значениях обычно работают различные электрические потребители, которые устанавливаются на заводах, фабриках и в жилых домах. Электроизмерительные приборы, электросварка и другие элементы в цепи высокого напряжения также требуют использования трансформатора. Они бывают одно- и трехфазные, двух- и многообмоточные.

Существует несколько видов трансформаторов, каждый из которых определен своими функциями и предназначением. Силовой трансформатор преобразует электрическую энергию в сетях, которые предназначены для использования и приема этой энергии. Трансформатор тока служит измерением больших токов в устройствах электрических систем. Трансформатор напряжения преобразует высокое напряжение в низкое. Автотрансформатор имеет электрическую и электромагнитную связь, за счет прямого соединения первичной и вторичной обмотки. Импульсный трансформатор преобразует импульсные сигналы. Разделительный трансформатор отличается тем, что первичная и вторичная обмотки не связаны друг с другом электрически. Вкратце говоря, во всех видах принцип работы трансформатора чем-то схож. Еще можно выделить гидротрансформатор, принцип работы которого заключается в передаче крутящего момента к коробке передач от двигателя автомобиля. Это устройство позволяет бесступенчато изменять частоту вращения и крутящий момент.

Устройство и принцип действия трансформатора.

Принцип работы трансформатора заключается в проявлении электромагнитной индукции. Это устройство состоит из магнитопровода и двух обмоток, которые расположены на нем. К одной подается электроэнергия, а ко второй подключаются потребители. Как уже указывалось выше, эти обмотки называются первичной и вторичной, соответственно. Магнитопровод выполнен из электротехнической листовой стали, элементы которого изолированы лаком. Его часть, на которой располагаются обмотки, называется стержнем. И именно такая конструкция получила большее распространение, т.к. обладает рядом достоинств – простая изоляция обмоток, простота ремонта, хорошие условия охлаждения. Как видно, принцип работы трансформатора не так уж и сложен.

Существуют еще трансформаторы броневой конструкции, которая значительно уменьшает их габариты. Чаще всего это бывают однофазные трансформаторы. В таком оборудовании боковые ярма играют защитную роль обмотки от механических повреждений. Это очень важный фактор, т.к. малогабаритные трансформаторы не имеют кожуха и находятся с остальным оборудованием в общем месте. Трехфазные трансформаторы чаще всего выполняют с тремя стержнями. Бронестержневая конструкция применяется также в трансформаторах большой мощности. Хоть это и увеличивает расходы электроэнергии, но зато позволяет уменьшать высоту магнитопровода.

Различают трансформаторы по способу соединения стержней: стыковые и шихтованные. В стыковых стержни и ярма собираются раздельно и соединяются крепежными частями. А в шихтованных листы собираются внахлест. Шихтованные трансформаторы получили большее применение, т.к. у них намного выше механическая прочность.

Принцип работы трансформатора также зависит от обмотки, которые бывают цилиндрическими, дисковыми и концентрическими. Оборудование большой и средней мощности имеют газовое реле.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Главная | О нас | Обратная связь

Принцип работы и устройство трансформатора

В трансформаторе передача электрической энергии из первичной обмотки во вторичную осуществляется, как и во всех электрических машинах, посредством магнитного потока Ф, который является переменным, т.е. изменяющимся во времени.

В основе работы трансформатора лежит явление электромагнитной индукции. в соответствии с которым значение электродвижущей силы (ЭДС), наведенной в контуре, пропорционально скорости изменения потока Ф, пронизывающего этот контур. Если в контуре имеется несколько последовательно соединенных витков w. то наведенная в катушке ЭДС будет в w раз больше.

Принцип работы трансформатора рассмотрим на примере простейшего однофазного двухобмоточного трансформатора, электромагнитная система которого представлена на рис. 8.2.

Трансформатор состоит из замкнутого магнитопровода 3 и двух обмоток с числом витков w₁ и w₂ .

Обмотки трансформатора служат для создания магнитного поля. посредством которого осуществляется передача электрической энергии и обеспечивается наведение в обмотках ЭДС, требуемой по условиям эксплуатации. Обмотки выполняют из медных или алюминиевых изолированных проводов круглого или прямоугольного сечения.

Обмотку w₁ трансформатора, к которой подводится электрическая энергия (напряжение u₁ ), называют первичной. а обмотку w₂. от которой энергия отводится (напряжение u₂ ), — вторичной .

Магнитопровод трансформатора служит для усиления магнитной связи между обмотками и является конструктивным основанием (остовом) для установки и крепления обмоток, отводов и других деталей трансформатора (рис. 8.3).

Магнитопровод набирают из изолированных листов специальной электротехнической стали с относительным содержанием кремния до 5 %. Толщину листов выбирают из условий получения приемлемого уровня потерь от индуктированных в них вихревых токов при заданной частоте питающего трансформатор источника переменного тока и технологических условий при производстве магнитопровода. При частоте 50 Гц в современных силовых трансформаторах толщина листов равна 0,27—0,35 мм.

Часть магнитопровода, на которой располагается обмотка, называют стержнем. а часть магнитопровода, замыкающая стержни, на которых не располагаются обмотки, называется ярмом .

Если первичную обмотку трансформатора при разомкнутой вторичной включить в сеть переменного тока с напряжением u₁. то по ней потечет ток i₁ = i₀. называемый током холостого хода. Обусловленная током i₀магнитодвижущая сила (МДС) первичной обмотки i₀w₁ создает в магнитопроводе трансформатора переменный магнитный поток Ф, который почти полностью, за исключением некоторого рассеяния, сцеплен со всеми витками первичной и вторичной обмоток. Магнитный поток Ф в соответствии с законом электромагнитной индукции наведет в первичной обмотке ЭДС самоиндукции e₁. значение которой пропорционально числу витков w₁. а во вторичной обмотке — ЭДС e₂. пропорциональную числу витков w₂ .

Отношение индуктированных в первичной и вторичной обмотках ЭДС, равное отношению чисел витков этих обмоток, называют коэффициентом трансформации K = e_l /e₂ = w_l /w₂ .

Таким образом, подбирая число витков обмоток, можно при заданном напряжении u_l. которое примерно равно ЭДС e_l. получить требуемое выходное напряжение трансформатора u₂ = e₂ .

При подключении вторичной обмотки к сопротивлению нагрузки Z_н по ней потечет переменный ток i₂. При этом в первичной обмотке возникнет ток i₁. который поддерживает магнитный поток постоянным. Вследствие этого обеспечивается равновесие между ЭДС e_l. наведенной в первичной обмотке, и напряжением в сети u_l .

Таким образом, при нагрузке трансформатора магнитный поток создается совместным действием магнитодвижущих сил первичной и вторичной обмоток.

При замкнутом магнитопроводе, собранном из пластин электротехнической стали, обладающей небольшим магнитным сопротивлением, МДС первичной обмотки i₀w₁ (при разомкнутой вторичной обмотке) составляет 0,2—3,0 % МДС обмоток при номинальной нагрузке, поэтому можно принять, что i₁w₁  i₂w₂. Следовательно, токи, протекающие в первичной и вторичной обмотках, обратно пропорциональны отношению чисел их витков i₁ /i₂ = w₂ /w₁ .

Для силовых трансформаторов установлены стандартные обозначения (маркировка) начал и концов (выводов) обмоток.

В однофазном трансформаторе начало и конец обмотки высшего напряжения (ВН) обозначается соответственно прописными буквами А и X. а обмотки низшего напряжения (НН) — строчными латинскими буквами а и х. При наличии третьей обмотки с промежуточным (средним ) напряжением (СН) начало и конец обмотки обозначают соответственно А_m и Х_m .

В трехфазном трансформаторе начала и концы обмоток ВН обозначаются соответственно А. В. С и X. Y. Z и т.д.

В трехфазных трансформаторах обмотки могут быть соединены по схемам «звезда», «треугольник» или «зигзаг», которые соответственно обозначают русскими буквами У и Д и латинской Z. При выводе от нейтрали (общей точки обмоток фаз) у схемы «звезда» или «зигзаг» отвода (ответвления) его обозначают 0, добавляя к буквенным обозначениям схем соединения обмоток индекс «н» (У_н ).

Схемы соединения трехфазного трансформатора обозначаются в виде дроби, в числителе которой ставят обозначение схемы соединения обмотки ВН, а в знаменателе — НН, например для трансформатора с обмоткой ВН, соединенной по схеме треугольник, а НН — в звезду с выведенной нейтралью обозначение имеет вид Д/У_н .

При обслуживании трансформаторов кроме схем соединения необходимо знать взаимное направление ЭДС в обмотках ВН и НН. Если две обмотки 1 и 2 размещены на одном и том же стержне и пронизываются одним и тем же потоком Ф, то при одинаковом направлении намотки и обозначении выводов (концов) (рис. 8.4, а ) наведенные ЭДС одинаково направлены (от концов к началам) и, следовательно, совпадают по фазе.

Для характеристики сдвига фаз линейных ЭДС обмоток ВН и НН введено понятие группы соединения обмоток трансформатора .

Группа соединения обозначается целым числом, которое получено от деления на 30° угла сдвига между линейными ЭДС на одноименных выводах обмоток ВН и НН трансформатора, причем отсчет угла производится от вектора ЭДС обмотки ВН по направлению движения часовой стрелки.

На рис. 8.4, а сдвиг между ЭДС Е₁ и Е₂ обмоток АХ и ах равен нулю, поэтому группа соединений обмоток обозначается как I/I-0, где «I» говорит об однофазном варианте трансформатора, при этом ЭДС высшего напряжения Е₁ ассоциируется с минутной стрелкой часов и условно направляется на циферблате часов на цифру 12. Часовая стрелка часов представляет собой ЭДС низшего напряжения Е₂ и обозначает группу соединения.

Фазовый сдвиг между фазными ЭДС обмоток ВН и НН зависит как от обозначения выводов, так и от направления намотки. При размещении обмоток на одном стержне этот сдвиг может быть равным либо 0, либо 180°.

На рис. 8.4, б. в при изменении обозначений концов обмотки НН (рис. 8.4, б ) или изменении направления намотки обмотки НН (рис. 8.4, в ) ЭДС Е₂ поворачивается на угол 180°, что дает группу соединений I/I-6.

В трехфазных трансформаторах схемы соединения У, Д, Z могут образовывать 12 различных групп со сдвигом фаз линейных ЭДС через 30°.

На рис. 8.5 для примера приведены схема соединения обмоток У/У и соответствующая векторная диаграмма для нулевой группы, которая обозначается У/У-0 (рис. 8.5, а ), а также векторная диаграмма для одиннадцатой группы при соединении обмоток У/Д (обозначение У/Д-11) (рис. 8.5, б ).

Из всех возможных групп соединения трехфазных двухобмоточных трансформаторов стандартизировано только две группы: 0 и 11 — с выводом в случае необходимости нулевой точки «звезды» или «зигзага», а для однофазных трансформаторов — только с соединением I/I-0.

Для трансформации трехфазного тока и напряжения применяют или три однофазных трансформатора (рис. 8.6, а ), или один трехфазный трансформатор (рис. 8.6, б ), в котором общий для трех фаз магнитопровод может быть образован из трех однофазных.

В самом деле, если три однофазных трансформатора расположить, как показано на рис. 8.7, а. то стержни магнитопроводов, на которых не размещены обмотки, можно конструктивно объединить в один. Учитывая, что в трехфазной системе сумма фазных токов I_A + I_B + I_C = 0, а следовательно, и сумма потоков равна нулю, то надобность в объединенном стержне вообще отпадает. Полученный таким образом магнитопровод (рис. 8.7, б ) является пространственным трехфазным. В реальных конструкциях используют магнитопровод, называемый плоским стержневым трехфазным; он образуется, если у пространственного магнитопровода убрать ярма фазы В и все три стержня расположить в одной плоскости (рис. 8.7, в ).

Трехфазные трансформаторы с плоскими стержневыми магнитопроводами получили наибольшее распространение, а свойственная им магнитная несимметрия фаз существенного значения при эксплуатации не имеет.

На рис. 8.8 представлена конструкция пространственного ленточного магнитопровода, состоящего из трех овальных секций, имеющих фасонную форму сечения и навитых из ленты холоднокатаной стали переменной ширины при безотходном раскрое стали и высоком коэффициенте заполнения сечения стержня активной сталью. Обмотки наматываются после сборки системы непосредственно на стержни на специальном стенде.

Для передачи электрической энергии с незначительным изменением напряжения и тока применяются автотрансформаторы, у которых, в отличие от обычного трансформатора, обмотки имеют не только магнитные, но и электрические связи. Автотрансформатор, как и трансформатор, может быть понижающим или повышающим (рис. 8.9).

Электромагнитная (расчетная) мощность автотрансформатора меньше расчетной мощности двухобмоточного трансформатора вследствие того, что часть мощности передается во вторичную сеть за счет непосредственной электрической связи обмоток.

За счет уменьшения массы металла обмоток и стали магнитопровода КПД автотрансформатора выше по сравнению с трансформатором такой же номинальной мощности.

К числу недостатков автотрансформаторов, ограничивающих их применение, относится усложнение их релейной защиты и регулирования напряжения. а также повышенная опасность атмосферных перенапряжений из-за электрической связи обмоток. Автотрансформатор имеет, кроме того, повышенные токи короткого замыкания.

Автотрансформаторы используются для соединения электрических сетей высокого напряжения, пуска двигателей переменного тока большой мощности и т.д.
