Опрессовка проводов.

Опрессовка проводов – один из самых действенных способов их соединения в местах с повышенной вибрацией и возможностью механического давления, а также в случаях, когда длина соединяемых проводов является недостаточной для их пайки либо сварки. Осуществляться данная процедура может двумя способами, с помощью наконечников или гильз. но неизменно одно – выполнить ее качественно можно лишь при использовании специального инструмента – пресс-клещей или более сложного гидропрессового оборудования. Но обо всем по порядку.

Опрессовка проводов наконечниками

Опрессовка проводов гильзами: подробная инструкция.

Для соединения проводов с помощью гильз в первую очередь нужно изучить технические таблицы и подобрать в соответствии с заданным сечением проводов нужный размер гильзы, матрицы (фигурной скобки/паза клещей) и пунсона (подвижного элемента опрессовочного инструмента, которым осуществляется непосредственное давление на гильзу). А дальше дело техники…

  1. Заведите провода в коробку и снимите с них внешнюю изоляцию на 3 см, если планируется использовать гильзы с сечением 4-16 мм. кв. или на 2 см, в случае применения гильз меньшего сечения.
  2. Отсортируйте провода по группам. Просуньте каждую из групп в гильзу нужного сечения. В нашем примере провода имеют сечение 2,5 мм. кв. они разделены на группы по 4 провода, следовательно, идеальным вариантом является использование гильзы с сечением 10 мм. кв.

Опрессовка проводов наконечниками

  1. Для таких гильз в соответствии с техническими таблицами могут использоваться пресс-клещи ХД-16Л, с их помощью и проведите двойной обжим каждой из гильз – на их входе и выходе.
  2. Осталось лишь заизолировать полученные соединения. Сделать это можно, надев и обдув горячим воздухом кусок термоусаживаемой трубки с клеевым слоем, а также просто обмотав нужные места изоляционной лентой.

Опрессовка проводов наконечниками

На этом опрессовку проводов гильзами можно считать завершенной.

Полезные советы и рекомендации.

  1. Используя гильзы для удлинения цепи, стык проводов делайте ровно по центру гильзы.
  2. Очень внимательно подбирайте сечение гильзы под соединяемые провода: чем правильнее они будут подобраны, тем меньше пустот, повышающих риск плохого контакта, останется внутри гильзы, тем лучше. Если же сделать этого не удалось, заполните пустующее место в гильзе кусочками оголенного провода. Их длинна, естественно, должна быть меньше длины используемой металлической трубки.
  3. Изоляция опрессованных гильзами проводов должна выходить за срезы гильзы, как минимум, на 1см.
  4. В случае сращивания разного количества проводов с обеих сторон или хотя бы одного многожильного кабеля для опрессовки следует применять не гильзы, а изолированные наконечники (НШВИ).

Опрессовка проводов наконечниками: инструкция.

  1. Опрессовка проводов наконечниками по своей сути – процедура аналогичная вышеописанной.
  2. Сначала определяются с размером наконечников.
  3. Затем соединяемые провода оголяют. Делать это в данном случае лучше при помощи специального инструмента – стриппера.
  4. На очищенную токопроводящую часть провода надевают наконечник нужного диаметра. Причем провод должен быть зачищен ровно на длину гильзы наконечника – не больше и не меньше.
  5. Провод с одетой на него гильзой помещают в соответствующий по размеру паз пресс-клещей и обжимают его, сжав рукоятки инструмента.
  6. Опрессовка завершена, осталось вынуть обжатый провод из паза клещей и использовать его по назначению.

Опрессовка проводов наконечниками

Каким может быть инструмент для опрессовки проводов?

Как очевидно из вышеизложенного текста, наиболее распространенным инструментом для опрессовки проводов являются пресс-клещи типа ПК – 1,2, 1М, 2М, 4, однако возможны и другие варианты (применяются реже из-за своей громоздкости и высокой стоимости):

  • гидравлический пресс ручного типа;
  • гидравлический пресс электрическим приводом;
  • механический пресс ручного типа.

Рекомендую прочитать:

Способы соединения проводников. Соединение медных и алюминиевых проводов, опрессовка наконечников.

Важнейшее качество, которого добиваются при соединении проводников электропроводки. — это постоянство свойств соединения в течение достаточно долгого периода времени (десятки лет). Соединение и ответвление проводников электропроводки выполняется сваркой, опрессовкой, колпачками, сжимами (клипсами) или винтовыми клеммными зажимами в ответвительных коробках. В любом случае все соединения должны быть доступны.

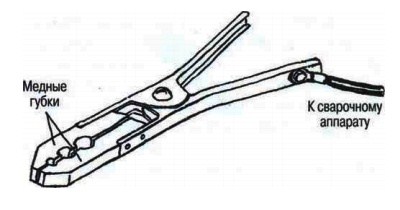

Сварка медных проводников производится угольным или графитовым электродом с обязательным использованием специального теплоотводящего зажима, чтобы избежать обгорания изоляции проводников. Зажим имеет две толстые медные губки для отвода тепла и подвода сварочного тока и мощную пружину, которая позволяет губкам плотно обжимать скрученные провода.

Опрессовка проводов наконечниками

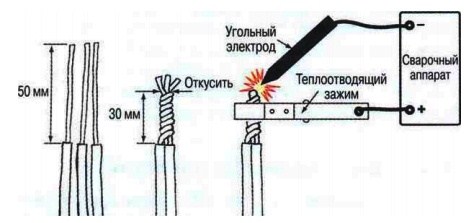

Проводники зачищают на 30. 50 мм, складывают зачищенными концами в одну сторону и скручивают. Скрутка должна иметь как минимум пять витков. Скрученные проводники обкусывают кусачками до нужной длины, и потом на середину скрученной части крепят теплоотводящий зажим, к которому подключён один вывод сварочного аппарата.

Опрессовка проводов наконечниками

Действуя угольным электродом, подключённым к другому выводу сварочного аппарата, расплавляют концы скрученных проводов, образуя при этом аккуратный шарик из расплавленного металла. Процесс сварки стараются вести как можно быстрее, чтобы ограничить количество теплоты, передаваемое свариваемым проводникам. После остывания места сварки зажим снимают и изолируют оголённые концы, например, отрезком термоусаживаемой трубки. Для сварки проводников предпочтительнее использовать любой портативный сварочный аппарат постоянного тока. Сварка ведётся на прямой полярности (на электроде «минус»). Ток не более 80 А. Специально продаются угольные и графитовые электроды любых диаметров. Хотя есть сведения, что неплохие результаты можно получить на переменном токе, используя обычный трансформатор мощностью примерно 600 Вт и напряжением холостого хода на выходной обмотке 9. 12 В.

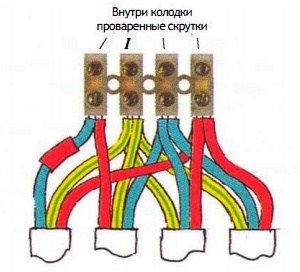

Работы необходимо производить в сварочной маске и рукавицах. Соединение получается максимально надёжным, прочным и дешёвым, но сам способ достаточно хлопотный и пока не очень у нас распространённый. Необходимо заметить, что проводники сваривают, скручивая вместе по два, по три или по четыре, причём чем толще проводники, тем меньше их должно быть в скрутке. Удобно фиксировать сваренные проводники в стандартных клеммных колодках, не изолируя их термоусаживаемой трубкой, а просто вставляя их в колодку с одной стороны, что, правда, несколько удорожает монтаж. Зато монтаж становится надёжным и наглядным, а клеммные колодки можно применять самые дешёвые, т. к. они используются только для фиксации проводников.

Опрессовка проводов наконечниками

Очень технологично и быстро, но менее надёжно и заметно дороже, чем сварка, соединение двух проводников с помощью специальных опрессовываемых изолированных соединительных гильз.

Опрессовка проводов наконечниками

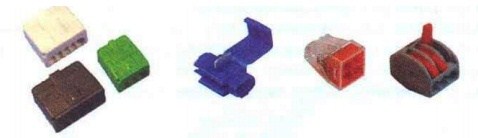

Для исполнения ответвлений от магистрали очень популярны, но достаточно дороги ответвительные сжимы типа Went, Scotchlok или Wago.

Опрессовка проводов наконечниками

Для соединения проводов также широко используют изолированные соединительные заглушки, или колпачки, которые просто навинчивают рукой на скрученные оголённые концы проводов. Надо заметить, что колпачки надёжно фиксируют только многопроволочные провода. Для однопроволочных нужно очень точно подбирать колпачок по суммарному диаметру соединяемых проводников, что достаточно сложно, поэтому для них лучше использовать другие способы соединения. На рисунке показаны: слева в разрезе — один из самых лучших видов колпачков из серии Performance Plus производства ЗМ™, справа — отечественные колпачки типа КИЗ.

Опрессовка проводов наконечниками

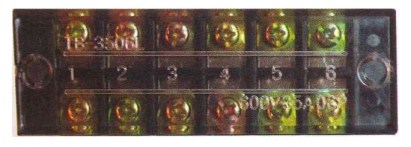

На практике в качестве основного способа соединений проводников друг с другом чаше всего используются различные виды винтовых соединительных колодок и клемм. Причём для более надёжного соединения стараются, чтобы каждый проводник проходил через всю колодку и попадал под оба крепёжных винта.

Опрессовка проводов наконечниками

К сожалению, соединения в винтовых соединительных колодках требуется через определённые промежутки времени протягивать, т. е. дожимать ослабевающие винты. Это очень большой недостаток подобных соединений. Значительно надёжнее клеммные колодки с квадратной шайбой, под винты которых можно подкладывать пружинные шайбы, постоянно поджимающие винтовое соединение. Но такие колодки гораздо дороже винтовых, имеют большие габариты и реже встречаются.

Опрессовка проводов наконечниками

Категорически не рекомендуется использовать скрутку в чистом виде, т. е. без клеммных колодок, т. к. этот вид соединения из-за ухудшения контакта со временем может начать греться и вызвать возгорание.

Не рекомендуется использовать пайку. Паять медь без флюса практически невозможно, но любой флюс (даже канифоль) при нагревании разрушается, при этом образуются активные химические соединения (они, собственно, и выполняют функцию флюса), которые вызывают усиленную коррозию проводника. Контакт из-за коррозии может ухудшиться, а соединение начать греться со всеми вытекающими последствиями, которые могут выявиться через много лет. Удалить остатки флюса в реальных условиях монтажа возможно, но технически сложно. К тому же паяные соединения очень плохо переносят отрицательные температуры.
При соединении под винт рекомендуется использовать различные виды наконечников типа «штырь», «вилка» или «ушко», которые опрессовываются на концах проводов.

Опрессовка проводов наконечниками

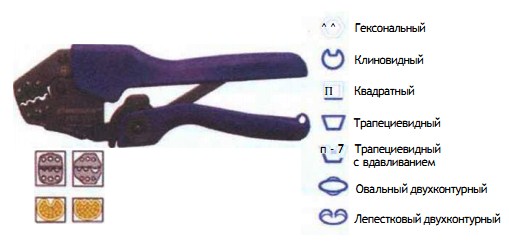

Для опрессовки наконечников и соединительных гильз следует использовать только специальные пресс-клещи, или кримпер. На рисунке показан один из лучших универсальных кримперов PressMaster™, который позволяет обжимать кабели сечением 0.75. 6.0 мм2. Профили обжима могут быть разными и определяются сменными матрицами. Для обжима наконечников на проводниках, в зависимости от конкретного вида наконечника, рекомендуются овальный двухконтурный, лепестковый двухконтурный и клиновидный профили. 

Опрессовка проводов наконечниками

Приёмы работы с многопроволочными проводниками

Очень часто в электробытовых приборах, подключаемых к сети через клеммную колодку, для подключения используются гибкие многопроволочные провода.

Зажимать многопроволочные провода в клеммной колодке непосредственно НЕПРАВИЛЬНО. Тонкие проводнички таких проводов легко деформируются винтом клеммной колодки, пережимаются и рвутся. В результате соединение получается ненадёжным, греется, оплавляется, и в конце концов провод может отгореть или выпасть. Раньше рекомендовалось обслуживать концы многопроволочных проводов. С развитием технологии опрессовки проводов для оконцовки стали применять втулочные наконечники. Очень распространены втулочные наконечники с пластмассовыми манжетами разных цветов. 

Опрессовка проводов наконечниками

Порядок опрессовки многопроволочных проводов:

1) подровнять конец провода кусачками (концы всех проволочек должны быть одинаковой длины;
2) зачистить изоляцию на длину металлической гильзы наконечника;
3) аккуратно сформировать параллельность проволочек (не скручивать!). Если проволочки скручены — аккуратно распрямить;
4) надеть наконечник так, чтобы пучок проволочек высовывался из гильзы на 0.5. 1 мм, а манжета закрывала край изоляции провода;
5) обжать пресс-клещами.

Важно: не скручивать жилы и подобрать наконечник точно по
сечению провода.

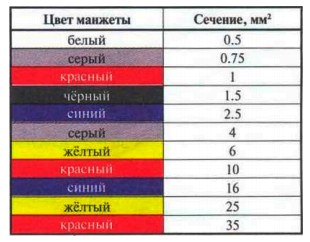

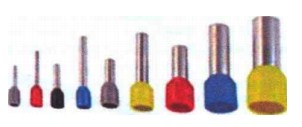

Цветовая маркировка втулочных наконечников с пластмассовыми манжетами

Опрессовка проводов наконечниками

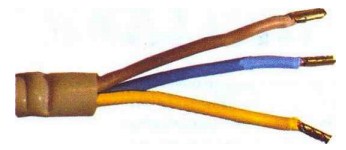

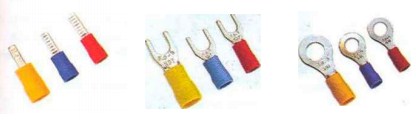

Распространены и более дешёвые трубчатые наконечники без манжеты. Для соединения под винт также используются опрессовывающиеся наконечники в виде «вилки» или «ушка».

Опрессовка проводов наконечниками

Наконечник опрессовывается и вставляется в клеммную колодку. Для опрессовки применяют только специальные пресс-клещи.

Использовать пайку для подготовки концов многопроволочных проводников не рекомендуется, т. к. полностью удалить флюс после пайки довольно трудная и занимающая много времени задача, а остатки любого флюса со временем вызывают коррозию проводника.

Об использовании алюминиевых проводов

Для воздушных линий вне помещений использование алюминиевых проводов и кабелей является наилучшим решением. Использование же алюминиевых проводов для внутренней электропроводки запрещено, т. к. алюминий имеет очень большую величину остаточной деформации и его поверхность на открытом воздухе всегда мгновенно покрывается тончайшей плёнкой окисла, имеющей высокое сопротивление. Рассмотрим случай, когда алюминиевый провод будет положен, например, под винт. В результате теплового расширения при повышении температуры сам винт и клемма под проводом расширяются, на алюминий будет оказываться повышенное давление, и он немного деформируется. При остывании соединения давление на алюминиевый провод уменьшается. Небольшая деформация провода сохранится до следующего момента нагрева соединения и будет накапливаться с каждым циклом нагрева/охлаждения, что в конце концов приведёт к появлению зазора в соединении. Не забываем про плёнку окисла, которая при наличии зазора резко увеличивает сопротивление контакта в этом месте. В зазоре может начаться искрение, и провод у соединения отгорит, что может вызвать пожар. Вот почему для внутренней электропроводки надо использовать только медные провода и кабели .

Опрессовка проводов наконечниками

При подключении медных многожильных проводов к клеммникам, винтовым зажимам, к различному электрооборудованию они опрессовываются с помощью специальных пресс-клещей штыревыми наконечниками.

Если этого не делать, то при зажиме зачищенного многожильного провода винтом в клеммнике, проводки могут передавливаться, отламываться. В результате может нарушиться целостность контакта, возникнуть искрение, контакты могут подгорать.

При опрессовке наконечниками зачищенная часть провода обжимается гильзой наконечника и в клеммнике винтом зажимается уже сама гильза, у которой площадь контакта больше. При этом проводки не передавливаются, поскольку они защищены гильзой наконечника.

Для различного сечения проводов выпускаются наконечники разных диаметров. Наконечники, предназченные для конкретного сечения провода, имеют определенный цвет.

Опрессовка проводов наконечниками

На рисунке показаны наконечники НШВИ (наконечники штыревые втулочные изолированные) самых ходовых размеров.

Для того, чтобы опрессовать сразу два провода, выпускаются специальные двойные наконечники НШВИ2.

Для самой опрессовки используются специальные пресс-клещи — кримперы .

Для того, чтобы опрессовать многожильный провод штыревым наконечником, необходимо сначала подготовить провод, снять с него изоляцию на длину металлической гильзы самого наконечника. Для этого желательно применять специальный инструмент для снятия изоляции с проводов — стриппер. Он делает процесс снятия изоляции быстрым и удобным.

Если под рукой стриппера нет, можно снять изоляцию другим способом. Этот способ подробно показан в видео внизу этой статьи.

После того, как изоляция снята, одеваем на очищенную токопроводящую часть провода наконечник соответствующего диаметра. Причем, провод должен быть зачищен четко на длину гильзы наконечника и не должен выходить за ее пределы.

Затем вставляем провод с одетой на него гильзой в паз пресс-клещей соответствующего размера. Изолированная часть наконечника упирается в корпус клещей (рисунок 1).

Опрессовка проводов наконечниками

После этого сжимаем рукоятки клещей, сдавливая гильзу наконечника и опрессовываем провод (рисунок 2).

Опрессовка проводов наконечниками

Отпускаем рукоятки клещей и вынимаем провод с наконечником из паза. Провод опрессован и годов к дальнейшему использованию (рисунок 3).

Опрессовка проводов наконечниками

Если необходимо опрессовать два провода одним наконечником, используем специальные двойные наконечники НШВИ2.

Как опрессовывать провод двойными наконечниками и какой для этого применяется инструмент, смотрите подробный обзор .

Зачищаем оба провода на длину гильзы наконечника, вставляем оба провода в наконечник и опрессовываем также, как и один провод.

Опрессовка двойными наконечниками может использоваться, например, для изготовления перемычек (рисунок ниже).

Опрессовка проводов наконечниками

Более подробно как опрессовывать многожильный провод наконечниками смотрите в этом видео:

Полезные материалы по теме: Инструмент для снятия изоляции — стриппер.

Опрессовка проводов наконечниками
