Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Какого цвета провод заземления в трехжильном проводе

Цвет заземления

Какого цвета провод заземления в трехжильном проводе

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Какого цвета провод заземления в трехжильном проводе

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Какого цвета провод заземления в трехжильном проводе

Чем отличается заземление

Цвет нуля, нейтрали

Какого цвета провод заземления в трехжильном проводе

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Какого цвета провод заземления в трехжильном проводе

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Какого цвета провод заземления в трехжильном проводе

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Какого цвета провод заземления в трехжильном проводе

Какого цвета провод заземления в трехжильном проводе

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Какого цвета провод заземления в трехжильном проводе

Как определить провод заземления

Для разводки электропроводки и установки ряда электрических устройств требуется обеспечить защиту оборудования и жизни потребителей. С этими целями к сети подключается провод заземления.

Назначение

Согласно требованиям ПУЭ и ГОСТ 18714-81 в жилом и промышленном помещении требуется обязательно выполнять монтаж системы защитного заземления, а также составить акт про его наличие. Принцип работы заземления можно объяснить на примере повреждения фазового кабеля и появления, так называемого, тока утечки. В большинстве случаев, проводка в квартире защищена при помощи устройства отключения тока или УЗО. Но УЗО срабатывает только при наличии дифференциального тока (который проявляется не всегда и не сразу при повреждениях проводки).

Какого цвета провод заземления в трехжильном проводе

Фото — принцип работы и ошибки

Дифференциальный ток проявляется только в тех случаях, если устройство или проводник соединен с некой точкой, у которой другой потенциал. Сила сопротивления земли очень высока и благодаря этому происходит срабатывание УЗО. При этом нельзя утверждать, что установка УЗО является необходимостью. Если защитное устройство не будет подключено к проводке, то ток просто будет поступать на заземленные незащищенные отводы электроустановок, которые будут находиться под высоким напряжением. Это не критичная ситуация, но очень опасная для жизни обывателя – прикоснувшись к такому отводу, Вы можете получить удар током.

Маркировка

Обозначение провода заземления выполняется при помощи:

Рассмотрим, какого цвета провод заземления. В трехжильном проводе заземление, согласно правилам ПУЭ, обозначается буквами РЕ без предоставления отдельной информации про сечение, его цвет – желто-зеленый (в вилке – желтый). Аналогично производится маркировка кабеля, состоящего из четырех и более жил. У некоторых импортных моделей обозначение может производиться только одним цветом – желтым или зеленым. Обращаем также внимание на то, что зачастую толщина заземляющего отвода может быть меньше, чем у фазного – это еще одна особенность нуля и земли.

Какого цвета провод заземления в трехжильном проводе

Фото — маркировка

В определенных случаях многожильный провод имеет ограниченное место с видимой изоляцией. Тогда допускается ограниченное маркирование электрического кабеля. Минимальное расстояние от открытого провода до изоляции 15 мм.

Иногда, если в однофазной сети земля не установлена, то можно использовать в качестве защиты медный провод для заземления без изоляции. Но тогда купите медный электрод с сечением от 25 мм. Теоретически такая система может сработать, но при возможности лучше все же использовать специальные проводники.

Также кабель обозначается буквенным и цифирным сочетанием. Как мы говорили выше, на проводе должна стоять пометка «РЕ», помимо этого также может присутствовать значение сечения, длины, марка и т. д.

Видео: зануление и заземление

Подключение

Установка нулевого провода и заземления необходима при подключении любого электротехнического оборудования. Если Вы работаете в квартире, то нужно определить провод заземления в щитке, если же монтаж производится в частном доме, то предварительно обустраивается контур заземления. Рассмотрим оба варианта.

Какого цвета провод заземления в трехжильном проводе

Фото — розетка и земля

Практически в каждой современной розетке, люстре и других отводах имеет специальная клемма заземления, к которой и нужно подвести защитный кабель. В квартирах осуществляется подключение по системе TN-C. В ней соединение контура заземления производится за счет имеющихся трубопроводов. Здесь к стоякам подводится несколько проводов: фаза, нуль и земля. В домах новой постройки используется система TN-S. Как их отличить:

  1. Тип TN-C подключается четырехжильными проводниками;
  2. В TN-S – пятижильными.

Инструкция, как сделать землю в сеть TN- S:

  1. Соединение фазного кабеля производится, соответственно, к фазе;
  2. Провод нуля сопрягается с нулевой шиной. Для этого нужно использовать специальный зажим. Обратите внимание, нельзя вместе подключать провода земли и нуля;
  3. Узел защитного кабеля подводится к стенке щитка – именно он выступает точкой с отличающимся потенциалом.

Какого цвета провод заземления в трехжильном проводе

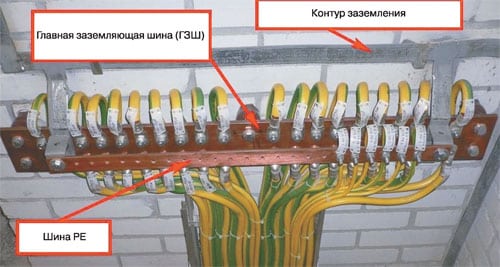

Фото — принцип установки

Для того чтобы подключить TN-C, есть несколько вариантов. Если Вы живете на нижних этажах многоквартирного дома, то можно сделать свой контур – просто вбить и сварить между собой металлические колышки и на них вывести заземление. Если на высших, то можно от подвала (или опять-таки, самодельного контура) протянуть землю к проводке квартиры. Для этого можно выбрать одножильный провод, к примеру, гибкий СИП, ГПП или плоский для заземления ПВ 3.

Какого цвета провод заземления в трехжильном проводе

Еще в квартирах устраивают землю при помощи металлических сетчатых лотков. Но, здесь предварительно должен проводиться расчет сопротивления. Измерение и проверка имеющихся параметров осуществляется мультиметром.

Иногда для подключения защитных систем мастера обустраивают соединения с батареями, трубами газопровода или трубами в квартире. Это очень опасная схема, т. к. при появлении утечки тока под напряжением окажется не только Ваша квартира, но и соседские.

Какого цвета провод заземления в трехжильном проводе

Фото — переносной контур

Для схемы зануления используется повторная или двойная земля. Этот способ описан на фото ниже, там же приведена схема. Обратите внимание, что повторное заземление нулевого кабеля производится через каждые 200 метров.

Какого цвета провод заземления в трехжильном проводе

Чтобы проводить заземление в частном доме необходимо организовать контур. Он представлен в форме равнобедренного треугольника. По периметру забиваются металлические колышки, расположенные друг от друга на равном расстоянии. Они соединяются между собой арматурой, которая приваривается к ним. К полученному замкнутому контуру подключается наконечник кабеля из дома.

Какого цвета провод заземления в трехжильном проводе

Фото — организация земли

Похоже выглядит схема переносного заземления. Она используется для защиты дачи или профессиональными электриками, если нужно провести испытания и снять замеры с высоковольтных воздушных проводов.

Какого цвета провод заземления в трехжильном проводе

Фото — Комплект

Купить комплект проводов заземления для шкафа КПЗ-М, ШРН и контейнер ССД КПЗ-М можно в любом электротехническом магазине, их цена зависит от типа и области использования. Там же Вы найдете специальные хомуты, электрод анодного заземления и прочие необходимые устройства и элементы схемы. Предварительно обязательно проверяйте сертификат качеств и соответствия необходимым нормам.

Каким цветом обозначается провод заземления

Какого цвета провод заземления в трехжильном проводе

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

Какого цвета провод заземления в трехжильном проводе

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.
Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

Какого цвета провод заземления в трехжильном проводе

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.
