Как подключить переключатель на два направления

Использования проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных мест их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя. Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Или же возьмем к примеру ночник находящийся на лестнице между 1-м и 2-м этажом в частном доме и коттедже. Придя домой поздно ночью можно включить свет на 1 м этаже и выключить его уже на 2-м этаже.

Схема подключения проходного выключателя для управления 1-ой группой светильника из 2-х мест.

Для этого потребуется:

— 2 переключателя (их обычно называют проходными). У каждого одноклавишного переключателя имеется по 3 контакта и по два положения самого переключения (см. принцип работы схемы).

Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Как подключить переключатель на два направления

Рис.1. Схема подключения проходного переключателя в 2-х местах на 2 направления для управления 1-ой группой светильников.

Для того, чтобы Вам проще было разобраться с данной схемой обратите внимание на рисунок принцип работы схемы:

Как подключить переключатель на два направления

Рис.2 Принцип работы схемы проходного переключателя .

Работа данной схемы очень проста и заключается просто в переключении в механизмах самих переключателей.

Для монтажа можно использовать 3-х жильный провод. Подключение осуществляется следующим образом.

— К переключателю № 1 подводиться фазный проводник L, а к переключателю № 2 вывод к светильнику.
— Второй вывод светильника подключается к нулевому проводнику N.

— Оба переключателя соединяются между собой перемычкой из 2-х кабелей, обязательно обращайте внимание на расположение проводов,указанных на схеме.

Если, написания от руки вам не понятно, воспользуйтесь наглядной схемой подключения переключателей от компании LeGrand

Как подключить переключатель на два направления

Схема подключения 3 переключателей для управления 1 группой светильников.

Здесь потребуется 2 проходных переключателя и один промежуточный.

Наглядная схема от компании Legrand ниже:

Как подключить переключатель на два направления

Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников

Схема подключения проходного выключателя для управления 2-мя группами светильников уже более сложна и отличается уже только тем, что к каждому переключателю подводиться не 3 а 6 проводов. Принцип действия схемы аналогичен предыдущей разве, что сложнее на порядок.

Как подключить переключатель на два направления

Рис.1. Схема подключения проходного переключателя в 2-х местах на 2 направления для управления 2-мя группами светильников.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные).

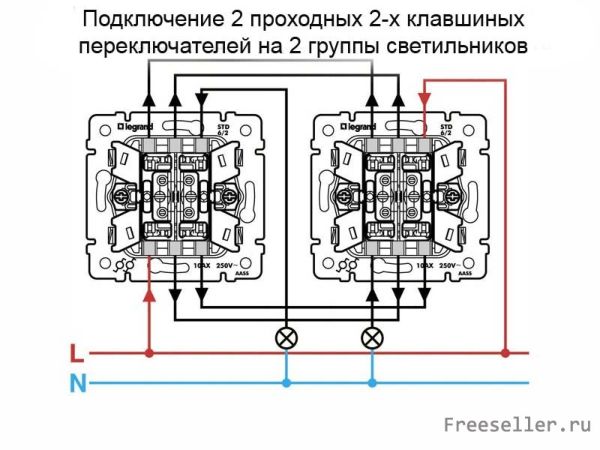

А вот и схемка на 2 подключения от компании Legrand.

Как подключить переключатель на два направления

Существуют и иные схемы, которые позволяют обойти это ограничение. Но данные схемы очень редко находят себе применение.

Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». при покупке также обратите внимание на рекомендации по подключения конкретного производителя.

Александр Борисов, г. Самара
Специально для сайта:

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как подключить переключатель на два направления

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Как подключить переключатель на два направления

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Как подключить переключатель на два направления

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Как подключить переключатель на два направления

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Как подключить переключатель на два направления

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как подключить переключатель на два направления

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Как подключить переключатель на два направления

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Как подключить переключатель на два направления

Куда подключать провода

А вот примерно так разводить по помещению.

Как подключить переключатель на два направления

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Как подключить переключатель на два направления

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Как подключить переключатель на два направления

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как подключить переключатель на два направления

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Переключатели на два направления: однополюсные, двухполюсные, одноклавишные

Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обычный (однополюсный) выключатель. Но если последний позволяет только разорвать или соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их основные отличия.

Как подключить переключатель на два направления

Схематическое изображение различных коммутационных устройств

На рисунке показано:

  1. обычный выключатель и вариант его подключения;
  2. пример использования сдвоенного выключателя;
  3. подключение двухполюсного выключателя;
  4. коммутатор.

Заметим, что переключатели могут быть на два и более направлений, например, четырехполюсный или силовой трехфазный. О последних имеет смысл рассказать более подробно.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Как подключить переключатель на два направления

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Как подключить переключатель на два направления

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Как подключить переключатель на два направления

Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Как подключить переключатель на два направления

Схематическое изображение переключателя в нулевом положении

Как подключить переключатель на два направления

Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Как подключить переключатель на два направления

Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.

Как подключить переключатель на два направления

Схема включения освещения с двух разных мест

Обозначения на рисунке:

  • А, В – переключатели;
  • L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

Как подключить переключатель на два направления

Управление освещением из трех разных мест

Обозначения на рисунке:

  • A,B – двухпозиционные коммутаторы;
  • С – промежуточный двойной переключатель двух направлений;
  • L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Как подключить

Приведем пример реализации схемы управления освещением с двух мест, используя для этого переключатели Легранд (Legrand). Этот производитель выпускает надежные бытовые модели серии Cariva и Valena, цена которых ненамного отличается от стоимости обычных выключателей.

Прежде чем купить переключатели, обратите внимание на различные исполнения, они могут быть как для скрытой, так и открытой проводки, а также с подсветкой и индикацией положения на коробке (корпусе).

Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник).

Схематическая реализация поставленной задачи показана на рисунке ниже.

Как подключить переключатель на два направления

Схематическое изображение установки двойного управления освещением

Синим цветом обозначен нулевой провод, красным – фаза. Заметим, что все коммутации должны выполняться именно с фазой.

Как подключается одноклавишный коммутатор, видно на нижнем рисунке.

Как подключить переключатель на два направления

Схема монтажа двух одноклавишных переключателей Legrand

Подключение коммутаторов для управления с трех мест выглядит следующим образом.

Как подключить переключатель на два направления

Подключение для управления освещением из трех разных мест

Как видите, одноклавишный или двухклавишный выключатель на два направления подключить не сложно, при этом он поможет сделать управление освещением в вашей квартире более комфортным.
