Формула расчета освещенности помещения

Как рассчитать освещенность комнаты?

Что собой представляет правильная освещенность комнаты? Для каждого это понятие разное, так как кто-то любит полумрак, а кто-то предпочитает яркое освещение. Но светотехники смогут просчитать правильное и самое эффективное освещение для каждой комнаты с учетом экономии электроэнергии. Рассчитать количество света – это выполнить совокупность работ по выбору и размещению светильников в помещении, а также подсчитать потребление энергии. В этой статье мы расскажем читателям Сам Электрик. как произвести расчет освещенности помещения, предоставив самые популярные методы и формулы.

Способы расчета освещения

Метод коэффициента

Освещенность играет важную роль в жизни людей. Рассчитать ее очень просто методом коэффициента. В первую очередь необходимо посчитать количество светильников (N).

Формула расчета освещенности помещения

100*S*E*Kr – определение отсвечивания, где:

  • S – площадь комнаты;
  • E – уровень света горизонтальной плоскости (указывается в люксах);
  • Kr– коэффициент запаса (для дома он равняется 1.2).

U*n*Fl – расчет яркости ламп, где:

  • U – коэффициент употребления света прибором (в зависимости от количества ламп);
  • n – число ламп в приборе;
  • Fl– световой поток одной лампы (измеряется в люменах).

Например: На рабочем месте (такой как кабинет или кухня) применяется 3 светильника. Подставляем данные в формулу: 3=E (кабинет)*100*1,2 (освещенность стандартная). Осталось сделать расчет яркости ламп. А для этого необходимо знать коэффициент употребления света (U).

Для того чтобы его рассчитать нужно иметь индекс помещения, при этом необходимо учитывать материал стен и потолка (отражающий). Для этого:

Формула расчета освещенности помещения

  • h1 – высота, на которой находятся светильники;
  • h2 – высота рабочей поверхности;
  • a и b – длинна стен, площадь помещения известна.

После вычисления значения, для полного просчета необходимо выяснить оставшиеся данные. В справочнике нужно посмотреть индексы отражающей способности материалов потолка и стен. Коэффициент употребления света будет ниже, если стены будут светлые. Подставив все полученные данные в формулу можно рассчитать освещенность квартиры или помещения. Если исходить из примера, то для комнаты с тремя светильниками необходим такой результат:

Формула расчета освещенности помещения

По полученным результатам было решено, что освещенность комнаты должна состоять из 12 отдельных ламп, которые встроены в потолок. От трех светильников отказались.

Все справочные материалы доступны в сети интернета, а также ниже по статье, поэтому ничего сложного в вычислении нет. Есть много подобных вычислений, для того чтобы рассчитать освещенность.

По удельной мощности

В этом методике используются данные из справочников, поэтому он считается простым. Минус такого метода – это большой запас при вычислении, из-за чего сложно сделать расчет затрат электричества и его экономии. Если смотреть по факту, то это метод оценки затрат электрической энергии. Если есть удельная мощность света, то достаточно умножить число ламп на мощность и поделить на площадь. Полученное число можно применять для установления приблизительной мощности и количества ламп.

Точечный метод

Этот подсчет дает возможность распределить светильники по площади комнаты. А это значит, что с помощью этого метода можно узнать освещение в определенной точке комнаты. Чтобы приступить к вычислению по такой методике, необходимо разработать план помещения, определить расчетную точку и разместить светильники.

Формула расчета освещенности помещения

Такой способ сложный, поэтому используется в том случае, когда сложная поверхность стен или потолка или для дизайнерских решений. Если смотреть со стороны экономии электричества, то этот метод считается самым экономным.

Существуют также программы для расчета освещенности помещения. Рекомендуем проверить результат, воспользовавшись специальным софтом!

Применение прототипа

Для этого метода применяется таблица со справочника, где прописаны точные просчеты стандартных помещений. Такие просчеты проводились не один раз, поэтому данные, что прописаны в таблице, правильные. Существует и более необычные методики и формулы для определения уровня света, но они дорогие и применяются только для помещений сложной конструкции и планировки или для уличного освещения. Для жилой квартиры их применять нет смысла.

Что важно знать?

Рассчитать освещенность или освещение – это необходимая процедура. Расчет основывается на двух моментах:

  1. Учет всех необходимых требований и норм.
  2. Соблюдение электротехнических и строительных нормативов.

Для простых жителей не столь важны эти нормативы, но их необходимо соблюдать. Например: лестничный проход в частном доме. Если сделать расчет, то будет видно, что в нем необходимо освещение как на рабочем месте. Но на практике бывают различные ситуации, когда достаточно пяти светильников со светодиодными лампами. При этом в стене остались не использованные еще 6 кабелей, которые проложили там исходя из просчета. Поэтому не стоит торопиться тратить лишние деньги и делать скрытую проводку .

Или еще один пример. Хозяева решили из гостиной сделать детскую комнату. Освещение в этом случае должно быть в районе пола. Но возможности направления светового потока в направлении пола не было, поэтому пришлось использовать местные светильники, а это не совсем удобно.

Поэтому расчет света важно делать при проектировании электрической сети дома. Если же во время строительства нужно что-то изменить, то лучше всего сделать новый расчет.

Справочные материалы

Ниже в таблицах указаны данные U (коэффициента употребления света), которые прописываются в первую формулу. Это освещенность горизонтальной плоскости:

Формула расчета освещенности помещения

Формула расчета освещенности помещения

Также рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как произвести расчет освещенности помещения самостоятельно. Надеемся, предоставленные формулы и методы были для вас полезными!

Наверняка вы не знаете:

Расчет освещения. Формула

Для правильной организации освещения дома недостаточно выбора мест, где будут расположены светильники. Нужно еще и правильно выбрать тип светильников и мощность ламп для них. Для этого выполняется расчет освещенности.

Существуют нормы для освещенности типовых помещений или освещаемых объектов в них. В читальном зале библиотеки, операционной, школьном кабинете света нужно больше, чем в коридоре, парадной или ванной. Для количественной оценки при расчетах используется физическая величина – освещенность, измеряемая в люксах.

Единица измерения освещенности – 1 люкс (лк, lx). Второй физической величиной, используемой при расчетах освещенности, является световой поток, измеряющийся в люменах (лм, lm). Они связаны друг с другом так: если на поверхность, площадью 1 м 2 падает световой поток в 1 лм, то ее освещенность будет равна – 1 лк.

Главная цель расчетов – создание комфортного для глаз уровня освещенности на рабочей поверхности. При недостаточной или избыточной освещенности глаза будут напряжены при работе, больше уставать и с годами зрение ухудшится.

Как сделать расчет необходимого уровня освещенности?

Приблизительно расчетную мощность источников света можно подсчитать по формуле:

P (Вт/м 2 ) – удельная мощность освещения, зависящая от типов помещений и ламп. Наиболее часто используемые значения p приведены в таблице.

Удельная мощность освещения

S (м 2 )- площадь помещения;

N – количество светильников.

Из формулы видно, что большее количество светильников создают большую освещенность на той же площади при меньшей мощности ламп в них. Каждый источник света имеет свой световой поток. При одинаковой электрической мощности световой поток у ламп накаливания меньше, чем у люминесцентных, энергосберегающих, светодиодных, так как они работают на разных физических принципах. Этим и объясняется экономия электроэнергии: уровень освещенности, создаваемый лампой накаливания в 100 Вт, получается при использовании люминесцентной лампы 18 Вт.

Это – упрощенный вариант расчета, не учитывающий несколько важных факторов:

расстояния от светильника до освещаемой поверхности. Освещенность уменьшается с квадратичной зависимостью от расстояния до светильника.

конфигурации светильников. Некоторые светильники имеют отражатели, направляющие часть светового потока вниз. При отсутствии отражателей его функцию выполняет потолок. Чем больше его отражающая способность, тем большая часть светового потока будет перенаправлена.

— наличия естественного освещения. Чем больше оконных проемов, тем меньше нужно искусственного света.

цвета и материала стен, напольных покрытий, влияющего на ощущения человеком освещенности.

Для упрощенных расчетов можно воспользоваться зависимостью освещенности от площади помещения, приведенной в таблице.

Зависимость освещенности от площади помещения

Здесь уже подобраны оптимальные значения мощности ламп накаливания, установленных по центру помещения. Требуемую мощность нужно уменьшить в 5-7 раз при использовании люминесцентных ламп и в 10 раз — для светодиодных. Более точные значения можно определить по упаковке лампы, на которой производитель указывает, какой мощности лампы накаливания соответствует данный световой прибор.

Как измерить уровень освещенности?

Для измерения фактического уровня освещенности используют специальный прибор –люксметр. Он состоит из фотодатчика с набором светофильтров и измеряющего устройства. Принцип работы люксметра состоит в измерении сопротивления фотодатчика, изменяющегося при разном уровне освещенности. Светофильтры предназначены для изменения пределов измерений прибора.

Формула расчета освещенности помещения

Формула расчета освещенности помещения

Порядок измерений освещенности люксметром:

1. Выбираем пределы измерений фотодатчика.

2. Размещаем фотодатчик на поверхности, на которой требуется измерить освещенность.

3. Включаем прибор.

4. Снимаем показания

5. Выключаем прибор

Применение люксметра позволяет узнать, соответствует ли фактический уровень освещенности требованиям, указанным, например, в СНиП 23-05-95. А при несоответствии – выработать меры для приведения освещенности в требуемые пределы.

Оцените качество статьи. Нам важно ваше мнение:

Расчет освещения в помещениях. Методы расчета освещения.

При расчете освещения определяют число и мощность ламп, необходимых для обеспечения требуемой освещенности. При проектировании освещения применяют следующие методы расчета освещения: метод удельной мощности, метод коэффициента использования, точечный метод, метод светящихся полос.

Метод удельной мощности. Применяемый при расчете освещения метод удельной мощности является самым простым. По этому методу определяют необходимую (установленную) мощность ламп для освещения заданной площади освещаемого помещения по формуле

Формула расчета освещенности помещения

где руд – удельная мощность на единицу площади; F – площадь освещаемого помещения.

Удельная мощность зависит от характеристики освещаемого помещения, типа и мощности ламп, типа светильников, высоты подвеса и размещения светильников. Поэтому значения удельной мощности приводятся в справочных материалах, размещенных в таблицах.

Формула расчета освещенности помещения

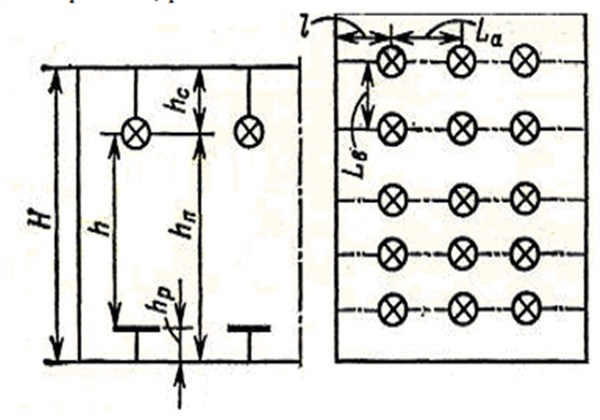

Рис. 5.6. Размещение светильников в помещении. Н – высота помещения; hс – высота свеса (расстояние от перекрытия до светильника); hп – высота светильника над полом; hр – высота рабочей поверхности (расстояние от пола до рабочей поверхности); h – расчетная высота (расстояние от светильника до рабочей поверхности); Lа – расстояние между светильниками в ряду; Lв – расстояние между рядами светильников; l – расстояние от крайних светильников или их рядов до стены

На плане помещения, исходя из рациональных соображений с учетом высоты помещения, высоты подвеса светильников, высоты размещения рабочей поверхности, размещают светильники и определяют их количество (n). Размещение светильников в помещении показано на рис. 5.6.

Определяют мощность лампы

Формула расчета освещенности помещения

После этого выбирают светильники с лампами равной расчетной или большей ближайшей мощности.

Метод удельной мощности применяется только для расчета общего равномерного освещения.

Метод коэффициента использования. Метод предназначен для расчета общего освещения в закрытых помещениях при симметричном расположении светильников. Расчет освещения в помещении начинают с размещения светильников (рис. 5.6). При этом учитывают конфигурацию помещения и отражение света от стен и потолков.

Определяется расчетный световой поток одной лампы для обеспечения требуемой по нормам освещенности.

Формула расчета освещенности помещения

где Ен – нормированная освещенность; F – площадь освещаемой поверхности; Кзап – коэффициент запаса, учитывающий старение и запыленность источников света и арматуры, загрязнение стен и потолка. При освещении лампами накаливания Кзап принимается равным 1,3 ÷ 1,7 и при освещении люминесцентными лампами 1,5 ÷ 2,0; z – коэффициент минимальной освещенности.

Формула расчета освещенности помещения

Еср – средняя освещенность. Коэффициент z зависит от размера и формы помещения, коэффициентов отражения стен и потолка и особенностей светораспределения. Значения коэффициента минимальной освещенности определяется по справочным материалам по расчету освещения. В расчетах можно принимать z = 1,1 для люминесцентных ламп и z = 1,15 для ламп накаливания и ДРЛ; n – число светильников (как правило, намечается до расчета); η – коэффициент использования светового потока источника света. Коэффициент использования светового потока зависит от индекса помещения, который определяется по формуле

Формула расчета освещенности помещения

Ln – длина помещения; Вn – ширина помещения.

Значения коэффициента использования для светильников различных типов в зависимости от индекса помещения определяется по справочным материалам по расчету освещения.

По расчетному световому потоку Ф выбирается светильник, световой поток лампы которого может отличаться от расчетного на (-10 ÷ +20)%. В противном случае корректируется число светильников.

Точечный метод. Метод применяется для расчета освещения при любом расположении поверхностей и размещении источников света. При расчете освещения точечным методом определяется освещенность в контрольных точках, освещение в которых обеспечивается близлежащими светильниками. Светильники могут быть расположены в один ряд, в шахматном порядке и в несколько рядов. На рис. 5.7 показаны характерные контрольные точки и варианты размещения светильников. В качестве контрольной точки выбирают точку с наихудшей освещенностью. Точки, лежащие непосредственно у стен, не учитывают.

При расчете освещения горизонтальных поверхностей пользуются формулой

Формула расчета освещенности помещения

где Е – заданная освещенность; Кзап – коэффициент запаса; кд – коэффициент дополнительной освещенности; Формула расчета освещенности помещения – суммарная освещенность в контрольной точке, определяемая как сумма значений условных освещенностей е от каждого светильника, рассчитанных при условном потоке ламп светильника

1000 лм. Условная освещенность е зависит от светораспределения светильников, расчетной высоты h и расстояния проекции светильника на рабочую поверхность до контрольной точки d. Для определения условной освещенности пользуются справочным материалами по расчету освещения.

Формула расчета освещенности помещения

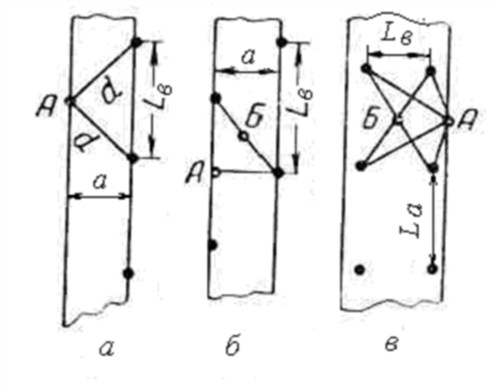

Рис. 5.7. Характерные контрольные точки и варианты размещения светильников. а – однорядное; б – шахматное; в – многорядное

Метод светящихся полос. Совокупность светильников, расположенных в линию можно представить светящейся линией, полосой. Характеристикой светящихся полос является линейная плотность светового потока светильников f, равная частному от деления суммарного светового потока ламп в линии (полосе) Ф на длину этой линии Lл.

Формула расчета освещенности помещения

где Ф – суммарный поток ламп; Lл – длина световой линии; lc – длина сплошного элемента линии, если линия имеет разрывы; lp – длина разрывов в линии. Метод светящихся полос является производным от точечного метода. Он при использовании известных формул позволяет определять освещенность при заданной плотности светового потока.

Источники: http://samelectrik.ru/kak-rasschitat-osveshhennost-komnaty.html, http://electric-tolk.ru/raschet-osveshheniya-formula/, http://www.eti.su/articles/svetotehnika/svetotehnika_682.html
