Автоматические выключатели. Типы, характеристики, расчет автоматического выключателя.

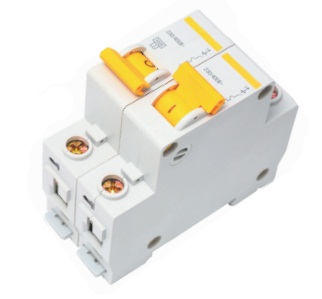

Автоматические выключатели совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света (рис. 1). Их задача несколько другая. Автоматические выключатели устанавливаются в распределительных щитах и служат для предохранения цепи от скачков напряжения и непериодического отключения энергии на определенных участках электросети.
Рис. 1. Автоматический выключатель

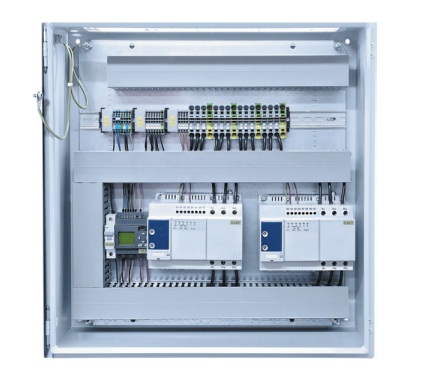

Автоматы. как их чаще называют, устанавливаются на входе в дом или квартиру и располагаются в специальных боксах, металлических или пластиковых (рис. 2).
Рис. 2. Распределительный щит с автоматами
Существует множество разновидностей автоматических выключателей. Некоторые из них служат лишь в качестве выключателей цепи и предохранения сети от перегрузки. Таковы, например, старые автоматические выключатели типа АЕ в черном карболитовом корпусе (рис. 3).
Рис. 3. Автоматический выключатель серии АЕ
В большинстве старых щитков в подъездах жилых домов стоят именно такие. Впрочем, они вполне надежны и эксплуатируются до сих пор.
Современные вариации допускают дополнительные функции, например защиту от токов пониженной нагрузки.
По времени срабатывания на недопустимое напряжение автоматы делятся на 3 вида: селективные, нормальные и быстродействующие. Время срабатывания нормального автомата колеблется от 0,02 до 0,1 с. В селективных автоматических выключателях это время такое же. Быстродействующие автоматические выключатели работают проворнее — у них данная величина составляет всего 0,005 с.

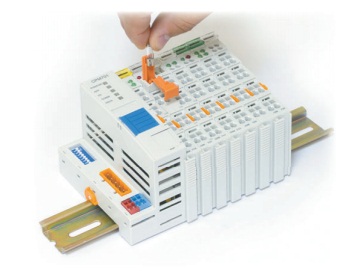

Все автоматические выключатели заключены в пластиковый небьющийся корпус со специальным креплением (планкой или рейкой) на задней плоскости. Устанавливать автомат на такое крепление очень легко — достаточно вставить его на рейку до щелчка. Снять можно при помощи отвертки, слегка потянув за специальное ушко сверху автоматического выключателя. Это существенно облегчает задачу по установке автомата в шкафу (рис. 4).
Рис. 4. Крепление автоматического выключателя

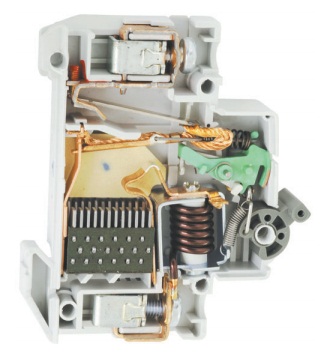

Внутри корпуса располагается «начинка» автомата, его главные предохранительные устройства, которых может быть 2 (рис. 5).
Рис. 5. Внутреннее устройство автоматического выключателя
Речь идет об электромагнитном и тепловом расцепителях — своеобразных механизмах автоматического прерывания цепи. Биметаллическая пластина при нагревании проходящим через нее током недопустимо высокого значения распрямляется и размыкает контакты — это тепловой расцепитель. По времени срабатывания он самый медленный.
Электромагнитный расцепитель работает по правилу «мертвой руки». Катушка, находящаяся в центре автомата, непрерывно поддерживается на месте стабильным напряжением. Стоит ему выскочить за номинальные пределы, как катушка буквально выскакивает со своего места, разрывая цепь. Такой способ разрыва цепи самый быстрый.

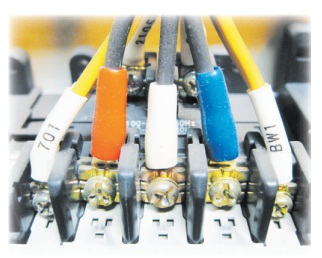

У всех автоматических выключателей есть контакты для присоединения подходящих и отходящих проводов (рис. 6).
Рис. 6. Провода подсоединяются к контактам автоматического выключателя при помощи винтовых зажимов
Автоматы различают по степени чувствительности к срабатыванию отключения. В стандартных наиболее распространенных моделях чаще всего применяются автоматические выключатели с пороговым значением, примерно равным 140 % от номинального. При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель. При незначительном превышении номинального напряжения работает тепловой расцепитель. Процесс отключения при этом может растянуться на часы, что сильно зависит от температуры внешней среды. Однако автомат среагирует на изменение напряжения в любом случае.

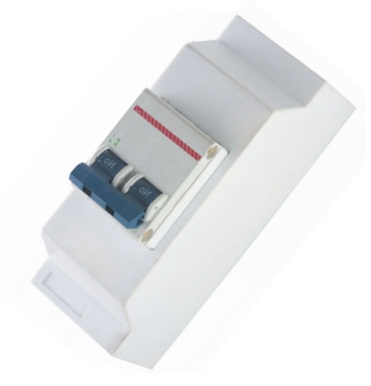

Автоматические выключатели различают по количеству полюсов. Что это значит? В одном автомате может быть несколько независимых друг от друга электрических линий, которые соединены между собой общим механизмом отключения (рис. 7 и 8). Автоматы бывают одно-, двух-, трех- и четырехполюсными (это касается бытового применения).
Рис. 7. Двухполюсный автомат в пластиковом боксе в выключенном состоянии

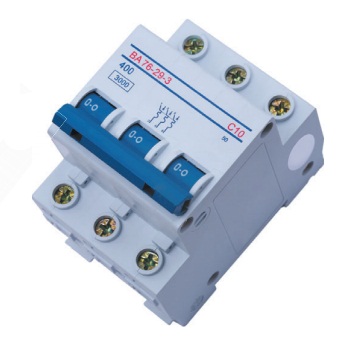

Рис. 8. Трехполюсный выключатель. все линии срабатывают одновременно при отключении, они соединены вместе при помощи одной перемычки рычага
У автоматического выключателя есть различия по другим показателям. Они отличаются по пороговой силе тока, которую пропускают через себя. Чтобы автомат мог сработать и в аварийной ситуации отключить электросеть, он должен быть настроен на определенный порог чувствительности. Такую настройку производит изготовитель, поэтому на автомате сразу пишут числовое значение данного порога. Для бытовых нужд используют автоматы с показателями 6,3, 10, 16, 25, 32, 40, 63, 100 и 160 А (рис. 9). Есть автоматы со значениями и 1000, и 2600 А, но в быту они не используются. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключаться к цепи, «охраняемой» автоматом.
Чувствительность автомата необходимо рассчитывать не только по суммарной мощности предполагаемых энергопотребителей, но и проводке, и электромонтажным изделиям — розеткам и выключателям.
В таблице 1 представлена типология автоматов.
Таблица 1. Типы автоматов
Время токовые характеристики автоматических выключателей
Характеристики выключателей и их группы
Для автомата существует несколько важных характеристик, по которым выбирают автомат для разных нагрузок. Одна из них характеристика срабатывания автоматических выключателей.
На графике№1 показаны различие время токовых характеристик 3 -х основных групп автоматов
Кривая характеристики показывает, как время срабатывания автомата меняется от величины отношения тока через контакты автомата к номинальному его значению. Линия зависимости отображается графически. Например, автоматы одного номинала при разных характеристиках кривых автоматических выключателей имеют разное время отключения.Также на графике №1 отмечены прямоугольниками зоны действия тепловой защиты и электромагнитной защиты автоматов.
Характеристики автоматических выключателей A, B, C, D
Чтобы точно подобрать автомат под нагрузку, их разбивают на четыре группы с отличающимися время токовыми характеристиками автоматических выключателей.
Список групп:
А – ток(2-3) ln;
B – ток(3-5) ln;
C – ток(5-10) ln;
D – ток(10-20) ln;
где – ln номинальный ток (предельный ток для длительной работы).
С характеристикой А автоматы применяются не часто, там где имеется незначительное превышение номинального значения тока.
Автоматический выключатель характеристика B
Этот график отражает зависимость времени срабатывания всех видов защиты автомата от проходящего по нему величины тока. По оси X отображается кратность предельного тока к номинальному току — величина (I/In). По оси Y отображается время в секундах.
На графике изображены две линии кривая времени срабатывания тепловой защиты устройств автоматических выключателей) и кривая срабатывания электромагнитной защиты. Линии внизу графика отображают горячее состояние автомата, наверху показывают холодное его состояние. Пунктиром обозначены верхние значения автоматов до 32 А. Все графики составлены для рабочей температуры автоматических выключателей +30°С.
График №2 Время токовые характеристики для группы B с током превышения номинального тока в 3 — 5 раз
На графике №2 видно, что проходящий ток автомата 3ln, и он отключается через время 0, 02 сек. в подогретом состоянии, а отключается за 32 секунды в не разогретом виде, в случае автомата до 32 А, автомат выше 32А отключится за 78 сек. При токе через автомат в 5In отключение происходит за 0,01 сек. для горячей линии и за 0,03 сек. для холодного автомата.
Характеристика автомата B используется для защиты чисто активной нагрузки. Это — электропечи, освещение, обогреватели. Чтобы соблюдать селективность автоматических выключателей в складах, домах и магазинах на вводе используют автомат характеристики C, для вторичных линий освещения, бытовых электроприборов с характеристикой В, с меньшим током пуска.
Автоматические выключатели характеристика С
Все автоматы характеристики С имеют большее значение кратности тока к номиналу — I/In, относительно автоматов с характеристикой В, кратность от 5 до 10In. Смотрим на графике №3, при токе 5In автомат отключается в течении 0,02 секунды в разогретом виде, и за 11 сек. для холодного автомата ниже 32 ампер, и через 27 сек. отключение произойдет для автомата выше 32 А.
График №3 Время токовые характеристики для группы автоматов С
Проходящий ток в 10In вызовет отключение через 0,01 сек. для горячей линии и 0,027 сек. для холодной. С такой характеристикой автоматы устанавливают в защите двигателя с не большими пусковыми токами, для освещения, в офисах, домах, квартирах, подсобных помещениях.
Характеристика D автоматического выключателя
Смотрите график №4. Проходящий ток в 10In вызовет отключение через 0,015 сек. горячего режима, и за 3 сек. для холодного режима и автоматов ниже 32 ампер и 8 секунд в холодном режиме автомата выше 32 ампер. Когда ток достигает 20In, автомат сработает за 0,008 сек. в подогретом виде и 0,018 — в холодном.
График №4 Время токовые характеристики для автоматов группы D
Применение этих автоматов находит в случаях тяжелых пусков с большими пусковыми токами или с частными запусками. На всех графиках показан широкий диапазон кривых, которые обусловлены большим расхождениям параметров автоматов. Эти параметры зависят от наружной температуры и температуры автомата, зависящей от значения проходящего через него тока.
Когда величина I/Iн≤1 меньше или соответствует номинальному току то, время выключения автомата будет бесконечно. Также на графике видно, что чем значительнее ток относительно номинальной величине, тем быстрее сработает автомат.
Тоже интересные статьи
Выбор автоматических выключателей
Разница УЗО типа А и АС
Токовые характеристики автоматических выключателей
Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info.
В этой статье мы рассмотрим основные характеристики автоматических выключателей, которые необходимо знать, чтобы правильно ориентироваться при их выборе — это номинальный ток и время токовые характеристики автоматических выключателей.
Напомню, что эта публикация входит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.
Основные характеристики автоматического выключателя указываются на его корпусе, где также наносится торговая марка или бренд производителя и каталожный либо серийный номер.
Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.
Ряд значений номинального тока автоматических выключателей стандартизован и составляет:
6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.
Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С увеличением температуры, значение номинального тока снижается.
Также автоматы в электрощитах обычно устанавливаются по несколько штук в ряд вплотную друг к другу, это приводит к увеличению температуры (автоматы "подогревают" друг друга) и снижению величины коммутируемого ими тока.
Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих параметров.
Подробно о влиянии температуры окружающей среды и количества рядом установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.
В момент подключения в электрическую сеть некоторых потребителей, например, холодильников, пылесосов, компрессоров и др. в цепи кратковременно возникают пусковые токи, которые могут в несколько раз превышать номинальный ток автомата. Для кабеля такие кратковременные броски тока не страшны.
Поэтому, чтобы автомат не выключался каждый раз при небольшом кратковременном возрастании тока в цепи, применяют автоматы с разными типами время-токовой характеристики.
Таким образом, следующая основная характеристика:
время-токовая характеристика срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя.
Важность этой характеристики заключается в том, что автоматы с одинаковым номиналом будут отключаться по-разному (в зависимости от типа время-токовой характеристики). Это дает возможность уменьшить количество ложных срабатываний, применяя автоматические выключатели с различными токовыми характеристиками для разных типов нагрузки,
Рассмотрим типы время-токовых характеристик:
— Тип A (2-3 значения номинального тока) применяются для защиты цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.
— Тип B (3-5 значений номинального тока) применяются для защиты цепей с малым значением кратности пускового тока с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего назначения). Показаны для применения в квартирах и жилых зданиях, где нагрузки в основном активные.
— Тип C (5-10 значений номинального тока) применяются для защиты цепей установок с умеренными пусковыми токами — кондиционеры, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с повышенным пусковым током.
— Тип D (10-20 значений номинального тока) применяются для защиты цепей, питающих электроустановки с высокими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Устанавливаются, в основном, в производственных помещениях.
— Тип K (8-12 значений номинального тока) применяются для защиты цепей с индуктивной нагрузкой.
— Тип Z (2,5-3,5 значений номинального тока) применяются для защиты цепей с электронными приборами, чувствительными к сверхтокам.
В быту обычно используются автоматические выключатели с характеристиками B ,C и очень редко D. Тип характеристики обозначается на корпусе автомата латинской буквой пред значением номинального тока.
Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип мгновенного расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.
Время-токовая характеристика автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.
Широкий диапазон значений на графике обусловлен разбросом параметров автоматических выключателей, которые зависят от температуры — как внешней, так и внутренней, поскольку автоматический выключатель нагревается проходящим через него электрическим током, особенно, при аварийных режимах — током перегрузки или током короткого замыкания (КЗ).
На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до тех пор, пока ток, протекающий через автоматический выключатель, меньше или равен номинальному току, автоматический выключатель не сработает (не отключится).
Также график показывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превышает номинальный), тем быстрее автоматический выключатель отключится.
При протекании через автоматический выключатель тока, величина которого равна нижней границе диапазона срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.
При протекании тока, равного верхней границе диапазона срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время менее 0,1с. Если значение тока главной цепи находится внутри диапазона токов мгновенного расцепления, автоматический выключатель расцепляется либо с незначительной выдержкой, либо без задержки времени (менее 0,1 с).
В следующих статьях мы продолжим рассмотрение характеристик автоматических выключателей, методику и стратегию их расчета и выбора, потому если хотите не пропустить новые интересные материалы по этой теме — подписывайтесь на новости сайта, форма подписки внизу статьи.
В заключении статьи подробное видео Номинал и токовые характеристики автоматических выключателей.
